Coclee flessibili

Trasportatori flessibili a spirale

Elenco numerato componenti Coclea flessibile
Numero Descrizione
1 Sensore di massimo livello
2 Collettore di scarico
3 Sensore di minimo livello in tramoggia
4 Gruppo rompi ponte
5 Telaio tramoggia
6 Griglia di sicurezza
7 Tramoggia
8 Vibratore elettro meccanico
9 Tasselli elastici anti vibranti
10 Tubo convogliatore flessibile
11 Gruppo canaletto di scarico

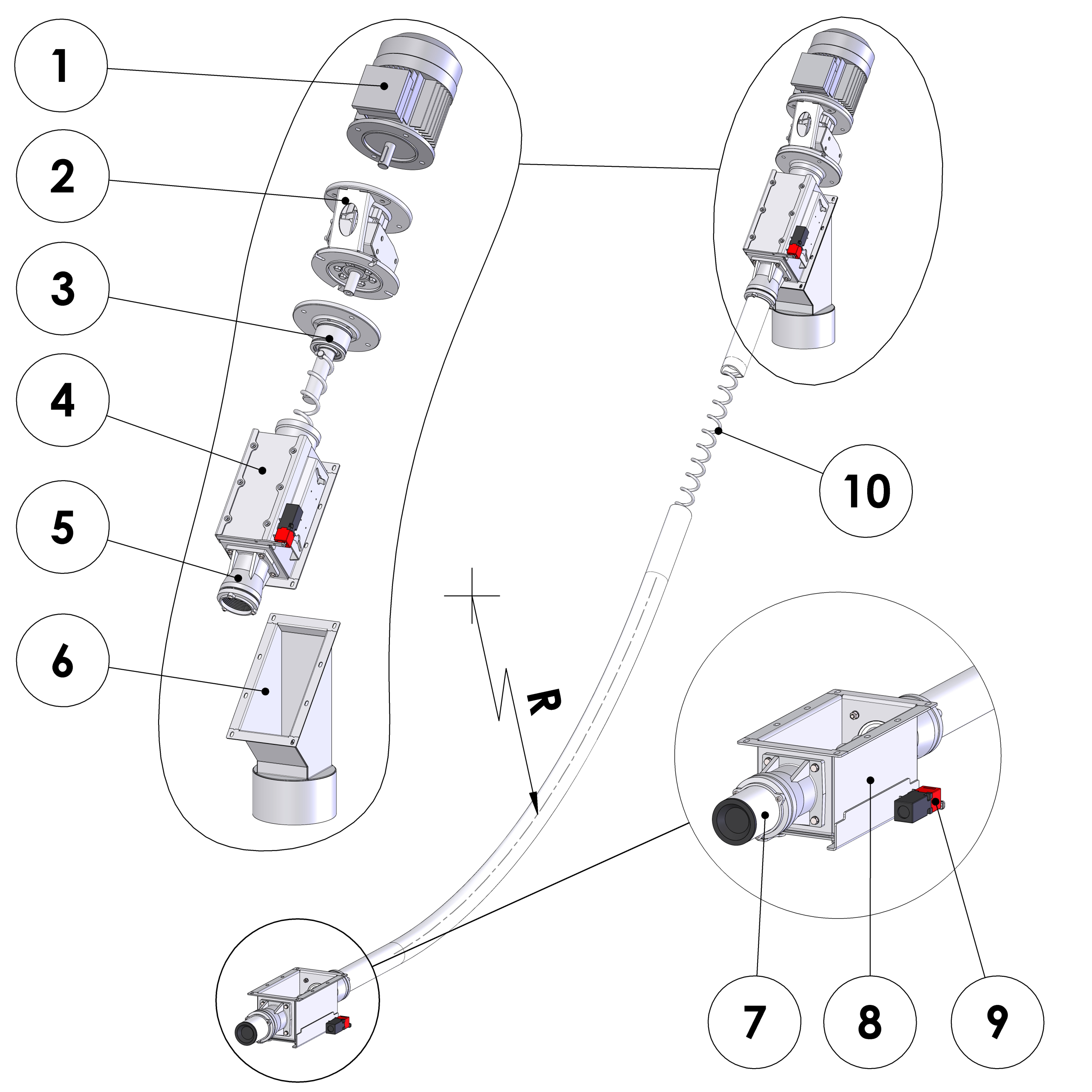

Trasportatore TFS
Numero Descrizione
1 Motore elettrico
2 riduttore
3 Gruppo di trascinamento per spirale flessibile
4 Canaletto di scarico
5 Manicotto di fissaggio tubo
6 Collettore di scarico
7 Terminale di dilatazione
8 Sonda di prelevamento tipo SFS
9 MIcro di sicurezza
10 Spirale flessibile

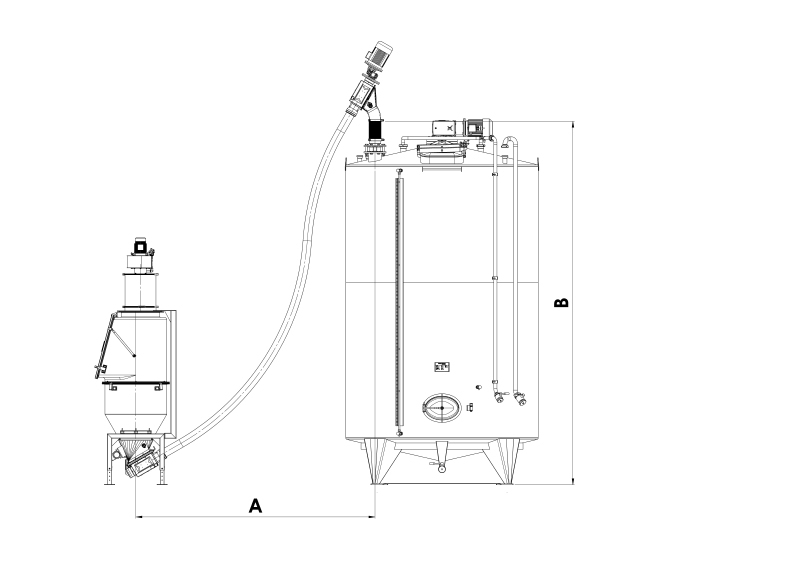

SCHEDA TECNICA

Le coclee flessibili prodotte da GIMAT denominate anche trasportatori flessibili a spirale trovano da sempre ampio impiego nell’industria alimentare, chimica, farmaceutica e plastica per il trasporto di polveri, granuli, macinati, miscele.

Vengono realizzate con uno speciale tubo flessibile anti usura in nylon PA12 food-grade con diametri esterni da 55  mm a 125 mm. Le portate sono variabili in base al modello scelto fino a 10.000 kg/h.

Nello specifico la portata effettiva è funzione della:

  • Velocità di rotazione della spirale e del suo coefficiente di modello
  • Inclinazione e tipo di prelevamento
  • Natura del materiale trasportato

Questo sistema di trasporto polveri,nonostante la sua semplicità concettuale, necessita di essere opportunamente ingegnerizzato di volta in volta dal ns.ufficio tecnico in funzione delle specifiche esigenze funzionali che il clientevuole raggiungere.

Tra le prerogative:

  • Omogeneizzare senza separare durante il trasporto, prodotti precedentemente miscelati e dosati, comportandosi a tutti gli effetti da un vero e proprio miscelatore in continuo
  • Prestarsi a molteplici combinazioni di impianto
  • Inserirsi facilmente in impianti esistenti perché flessibile ed adattabile a misura in cantiere
  • Caricare e scaricare in qualunque punto del percorso
  • Superare rilevanti dislivelli e coprire notevoli distanze
  • Non inquinare l’ambiente di lavoro perché ermetico e silenzioso
  • Bassi consumi energetici in relazione alle alte portate ottenibili
  • Facilmente smontabile per la pulizia ed il cambio prodotto
  • Manutenzione minima senza necessità di intervento di manodopera specializzataGIMAT

A richiesta esecuzioni speciali e conformi alla direttiva ATEX 2014/34/UE per Zona 2 – 22 e Zona 1 – 21

Modello PORTATA ( litri / h)* Diametro est. (mm) Raggio minimo (mm)
MAR 55 400 55 1400
MAR 65 850 65 1600
MAR 70 1250 70 1800
MA 80 1800 80 2500
MAR 90 2500 90 2800
MAR 100 3500 100 3000
MAR 110 4600 110 3800
MAR 125 7500 125 4000

Il prelevamento è ipotizzato con:
– Materiale trasportato: polvere granulare scorrevole
– Afflusso regolare continuo
– Peso specifico apparente 1 kg/dm³
– Tratto di prelevamento iniziale con inclinazione α = 30°
– Spirale rotativa a 580 giri/min.
( Sono possibili anche applicazioni a 930 rpm)

* Per la portata in kg/h molitiplicare per il peso specifico del vs. prodotto

La potenzialità di trasporto è legata a molte variabili e pertanto i valori tabulati sono da intendersi puramente indicativi, contattare il ns. ufficio tecnico per la vs. applicazione specifica.

GALLERY

1

Trasportatore flessibile a spirale con tramoggia su ruote completa di vibratore e rompiponte. Quadro elettrico di comando cablato a bordo macchina con inverter per la regolazione della portata.

2

Sonde di prelevamento e testate di scarico di un trasportatore flessibile a spirale completo di motoriduttore.

3

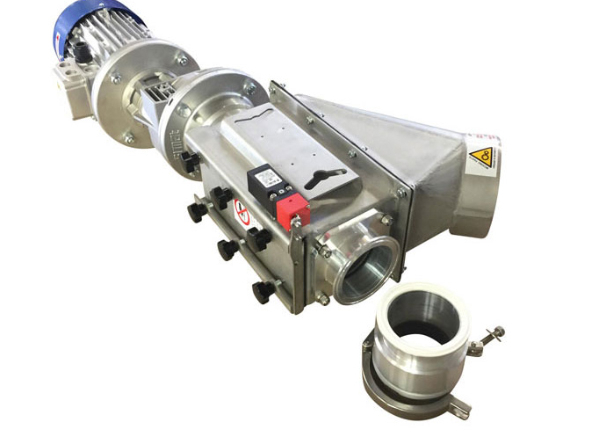

Coclea flessibile in versione “easy cleaning” con possibilità di sgancio rapido del tubo e del suo manicotto di fissaggio.

4

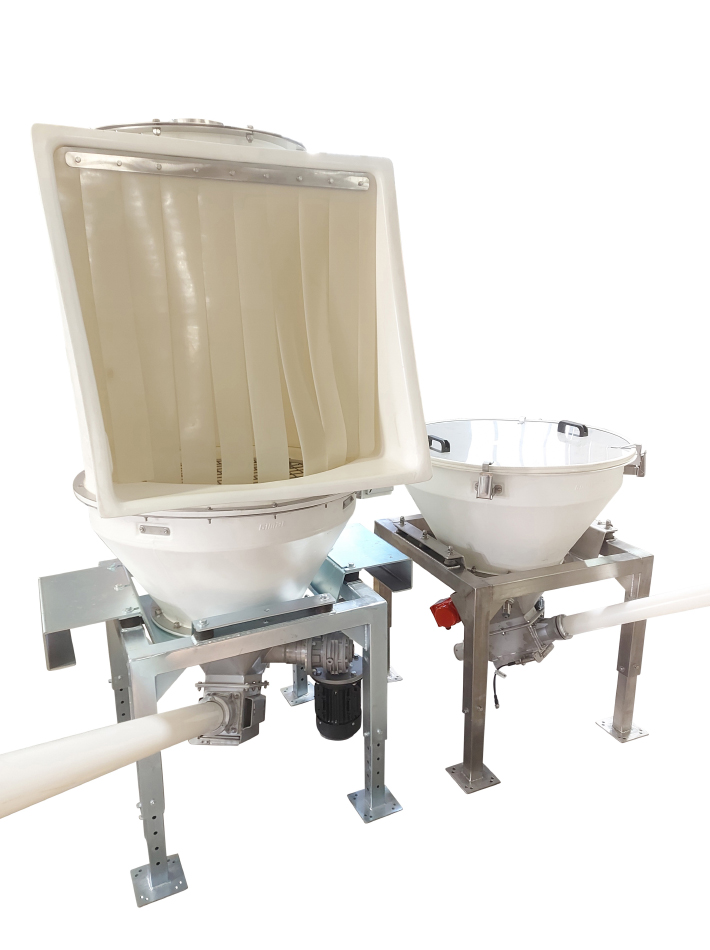

Esempi di possibili agitatori rompiponte per tramoggia svuotamento sacchi a seconda delle tipologie di trasporto polveri.

5

Coclea flessibile orizzontale distributrice a scarichi multipli per alimentare diversi miscelatori posti in linea. Soluzione con coclea flessibile elevatrice che preleva da una stazione svuota Big Bag e alimenta un trasportatore flessibile a spirale orizzontale con funzione di distributore. Stoccaggio in tramoggia cilindro-conica con estrattore a fondo piano a doppio uscita. Prelevamento mediante due coclee flessibili di cui una orizzontale singola ed una in versione estrattrice ed elevatrice per elevazione verticale in caso di spazi di installazione ridotti.

6

Coclee flessibili con prelevamento dai diversi stadi di un vibrovaglio circolare. Svuotamento Big Bag, vagliatura multistadio, trasporto polveri e insacco in Big Bag.

7

Coclea flessibile per svuotamento miscelatore e carico miscele di cereali senza de-miscelare all’interno di un buffer di pari contento. Trasporto e dosaggio resine all’interno di un dissolutore mediante un unico sistema a coclea flessibile.
Coclee flessibili con prelevamento da tramoggia taglia sacchi complete di cappa per aspirazioni polveri generate durante lo svuotamento.

8

Coclee flessibili lunghe dodici metri, idonee per zona Atex 21 – 22, in configurazione doppio motore per vincere considerevoli dislivelli ed alimentare dei dosatori gravimetrici per polveri.

9

Coclee flessibili completamente carrellabili in differenti configurazioni di altezze di scarico, portata oraria e materiale di esecuzione.

10

Svuotamento Big Bag, trasporto e dosaggio macro-componenti con coclee flessibili, dosaggio gravimetrico micro-componente e miscelazione con miscelatore orizzontale ad aspo.
Impianto di Svuotamento Big Bag, Trasporto e Dosaggio pellet, Macinazione, Vagliatura ed infine Riempimento Big Bag con le polveri ottenute nel processo.
.

11

Coclee flessibili impiegate per trasporto dosato di scaglie di materiale plastico. Carico e scarico in continuo dei diversi stadi di due selezionatrici ottiche che lavorano in serie senza generare polveri e con basso consumo energetico.
