Rompigrumi

Rompigrumi

SCHEDA TECNICA

rompigrumi GIMAT sono realizzati sia in versione tonda che quadrata o rettangolare a seconda della necessità applicativa. La versione tonda ha diametro 250 mm e 400 mm, la quadrata ha una dimensione interna di 250 x 250 o 320 x 320 mm in versione monorotore come la tonda. La versione quadrata da 500 x 500 mm e le rettangolari da 800 x 500 mm sono a doppio rotore per alte portate ed una maggiore efficienza di frantumazione con potenze a seconda della gravosità dell’applicazione.

Sono comunque realizzabili soluzioni su misura del cliente ed in versione ATEX 2014/34/UE provvisti di idonei sistemi di controllo della temperatura dei cuscinetti e della velocità di rotazione.

Particolarmente indicati per rompere i grumi, sufficientemente friabili, di polvere/granuli presenti all’interno dei sacchi o dei big bags dovuti all’umidità od alla temperatura assorbita durante le fasi di stoccaggio. La tendenza a formare grumi è prevalente nei materiali igroscopici e sensibili al calore.

I rompigrumi sono costituiti da un robusto corpo esterno in lamiera di acciaio al carbonio verniciato o di acciaio inox 304-316 a forma di cilindro, cubo o parallelepipedo con all’interno delle lame rotanti che tagliano il grumo forzandolo a passare attraverso la griglia fissa sottostante.

A seconda delle portate, degli ingombri a disposizione per l’inserimento del rompigrumi e delle dimensioni del materiale da frantumare si sceglie la taglia e la geometria più idonea.

Qualunque sia la configurazione, i rompigrumi GIMAT presentano sempre un giunto elastico parastrappi che consente di salvaguardare nel tempo l’intera catena cinematica di trasmissione fungendo da vero e proprio ammortizzatore di moto rotatorio filtrando gli urti/carichi impulsivi, che inevitabilmente si creano durante le fasi di frantumazione, tra il prodotto da frantumare e le lame del rotore. Ogni rotore porta lame è supportato alle estremità da due cuscinetti oscillanti idoneamente protetti dalle polveri con speciali anelli di tenuta rotante a Lip in Ptfe realizzati su disegno GIMAT.

I cuscinetti risultano pressoché scarichi grazie al fatto che il gruppo motoriduttore non è montato pendolare sull’albero ma è in versione flangiata al corpo del rompigrumi o su telaio separato, sgravando così del suo peso il rotore stesso.

L’adozione del giunto elastico parastrappi abbinato al tipo di montaggio del motoriduttore creano indubbi vantaggi di durata nel tempo rispetto alle soluzioni adottate fino ad oggi sul mercato.

Nei casi sia necessario un controllo della pezzatura in uscita si mette in serie/cascata al rompigrumi una macchina chiamata finitore – spalmatore che grazie al suo rotore a lame parallele all’asse di rotazione forza il prodotto a passare attraverso una rete a maglia tonda o quadra con funzione di controllo fine della pezzatura svolgendo al contempo una funzione di setaccio.

Le griglie di finitura e controllo sono montate su guide laterali per essere facilmente estratte per la pulizia ed intercambiabili a seconda del prodotto che si vuole frantumare e setacciare o della portata in uscita che si vuole ottenere.

I finitori-spalmatori possono essere utilizzati anche da soli senza essere montati in cascata ai rompigrumi qualora la percentuale di grumi sia bassa e la differenza di granulometria tra la situazione in ingresso e quella in uscita non sia troppo diversa.

Modello SHAFTS M³/h A (mm) B (mm) C (mm) ØD (mm) ØE (mm) ØF (mm) ØG (mm)
RGM 2.5X2.5 SINGLE 15 290 619 253 330 250 330 250
RGM 3X3 SINGLE 30 290 752 296 420 320 420 320
RGM 5X5 DOUBLE 90 290 948 341 600 500 600 500
RGM 8X5 DOUBLE 145 290 1510 296 - 341 917,5 817,5 600 500
Modello SHAFT M³/h A (mm) B (mm) C (mm) ØD (mm) ØE (mm) ØF (mm) ØG (mm) ØH (mm)
RGM D250 SINGLE 15 170 726 345 356 312 267 M12 (4HOLES) Ø13 (2 HOLES) 246
RGM D400 SINGLE 30 170 860 345 490 445 400 Ø17 (6 HOLES) 246
Modello SHAFTS MESH A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm)
RGMF 3X3 SINGLE ON REQUEST - 752 296 420 320 420 320 -
RGMF 5X5 SINGLE ON REQUEST 470 948 341 600 500 600 500 745
RGMF 8X5 SINGLE ON REQUEST 470 1510 296 - 341 917,5 817,5 600 500 -

GALLERY

Tramoggia svuotasacchi da 150 lt con rompigrumi 320 x 320 mm ed in cascata finitore con maglia 5×5 mm per polveri alimentari igroscopiche.

Rompigrumi a flangia quadra nelle differenti versioni a mono e doppio rotore.

Rompigrumi a flangia rettangolare 800 x 500 mm a doppio rotore indipendente.

Rompigrumi a flangia rettangolare 800 x 500 mm a doppio rotore indipendente per carichi gravosi e continuativi e per necessità di frantumare grumi poco friabili per industria chimica o premiscelati settore edile. A richiesta soluzione di rompigrumi mono motore e trasmissione a catena con parastrappi in caso di installazione in spazi ridotti.

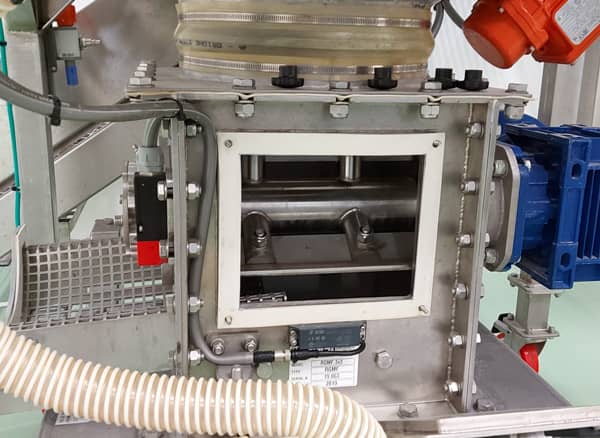

Spalmatore-Finitore per grumi di sale alimentare in versione “easy cleaning” a forma quadrata con griglia estraibile e portello laterale per la pulizia.

Tramoggia svuotasacchi con cappa per aspirazione polveri, rompigrumi 800 x 500 e finitore (opzionale) per polveri igroscopiche. A richiesta tramoggia su ruote carrellabile e sistema di estrazione polveri frantumate mediante trasportatore a coclea o trasportatore/convogliatore aeromeccanico.

Rompigrumi a flangia tonda nei diametri DN.250 e 400 mm.
