Numero Descrizione
1 Crociera superiore
2 Montanti regolabili in altezza
3 Tubazione di discesa
4 Valvola a ghigliottina per intercettazione alimentazione prodotto
5 Ventilatore centrifugo per riempimento BIG BAG
6 Celle di carico con accessorio anti ribaltamento
7 Tubo di sfiato da collegare all' impianto di aspirazione polveri
8 Valvola a manicotto di sfiato per l' impianto di aspirazione polveri
9 Interruttori a leva
10 Manicotto pneumatico
11 Ganci a sollevamento oscillanti
12 Telaio di sostegno

SCHEDA TECNICA

Le soluzioni per il riempimento e la pesatura di Big Bag dette anche strutture riempi Big Bag realizzate da GIMAT consentono di appendere il Big Bag durante la fase di riempimento in modo sicuro e senza dispersione di polvere in ambiente.

Le bretelle del Big Bag una volta riempito vengono sganciate dall’alto dopo averlo sollevato dal basso ed appoggiato su pallet con l’ausilio del carrello elevatore o del transpallet.

Le pesatrici-insaccatrici Big Bag hanno i quattro montanti telescopici, consentono di effettuare le regolazioni in altezza per l’adattamento alle diverse dimensioni del Big Bag.

Il riempimento dei Big Bag può essere previsto con trasportatori meccani e pneumatici quali:

  • trasportatori flessibili a spirale o coclee flessibili
  • trasportatori a coclea
  • trasportatori pneumatici

Le confezionatrici insaccatrci per Big Bag hanno i seguenti accessori prevedibili:

  • Celle di carico per pesare il prodotto durante il riempimento ed interromperlo al peso voluto
    • Manicotto in gomma a forma di camera d’aria con gonfiaggio pneumatico per realizzare una

tenuta ermetica sulla bocca di carico del Big Bag
• Possibilità di gonfiare il Big Bag prima del riempimento per agevolare la distribuzione del prodotto all’interno, mediante elettroventilatore o soffiante pneumatica ad effetto venturi
• Piattaforma vibrante alla base della struttura opportunamente isolata meccanicamente dalle
vibrazioni per compattare il prodotto ottimizzando il coefficiente di riempimento del Big Bag e disareando il contenuto quando necessario
• Telaio su ruote regolabili in altezza per spostare la struttura facilmente
• Valvola pneumatica di intercettazione prodotto in volo a fine riempimento per migliorare la
precisione di dosaggio
• Esecuzione completamente in acciaio inox AISI 304 o 316

A richiesta esecuzioni speciali e conformi alla direttiva ATEX 2014/34/UE

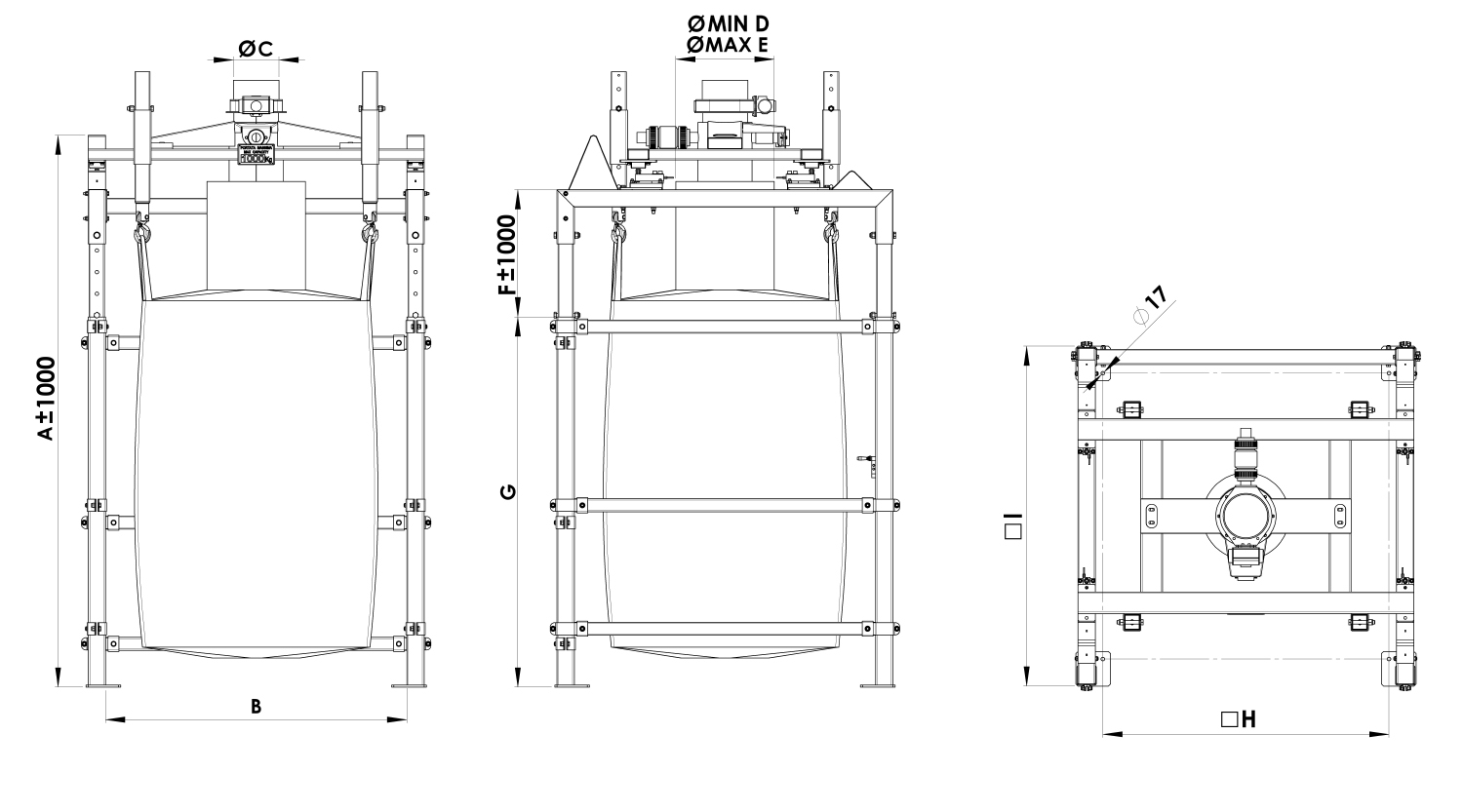

Modello Carico massimo (kg) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm)
SSR 10/20 1000 / 2000 2900 1480 200 282 500 330 2130 1780 1460

GALLERY

Stazioni per il riempimento di big bag con opzionale la pesatura del contenuto mediante celle di carico e riempimento a coclea flessibile. Tenuta sulla bocca di carico del big bag mediante manicotto gonfiabile pneumaticamente e condotto di riempimento a doppia camera per lo sfiato canalizzato delle polveri generate durante il riempimento. Apertura Big Bag vuoto con elettroventilatore cenfrifugo o pompa pneumatica per agevolare l’insacco delle polveri.

Pesatrici e insaccatrici Big Bag mediante un trasportare a tubo rigido in acciaio inox calandrato e spirale flessibile. Soluzione idonea per prodotti abrasivi e/o ad alta temperatura. Deviatore elettropneumatico a 2 vie per commutare rapidamente da una stazione di riempimento Big Bag all’altra senza interruzione del ciclo di produzione.

Insaccatrice e pesatrice Big Bag, interamente realizzata in acciaio inox aisi 304 con insufflaggio automatico mediante ventilatore centrifugo
Riempi Big Bag su ruote con piedi di appoggio registrabili mediante manovelle
Sistema di riempimento big bag pallettizzabile

Struttura di sostegno riempi Big Bag con telaio in acciaio al carbonio verniciato. Riempimento Big Bag con controllo di flusso mediante trasportatore flessibile a spirale. Tenuta sulla bocca di carico del big bag in versione semplificata con cinghia bloccasacco registrabile per prodotti granulari o mediante manicotto gonfiabile pneumaticamente per prodotti polverosi
