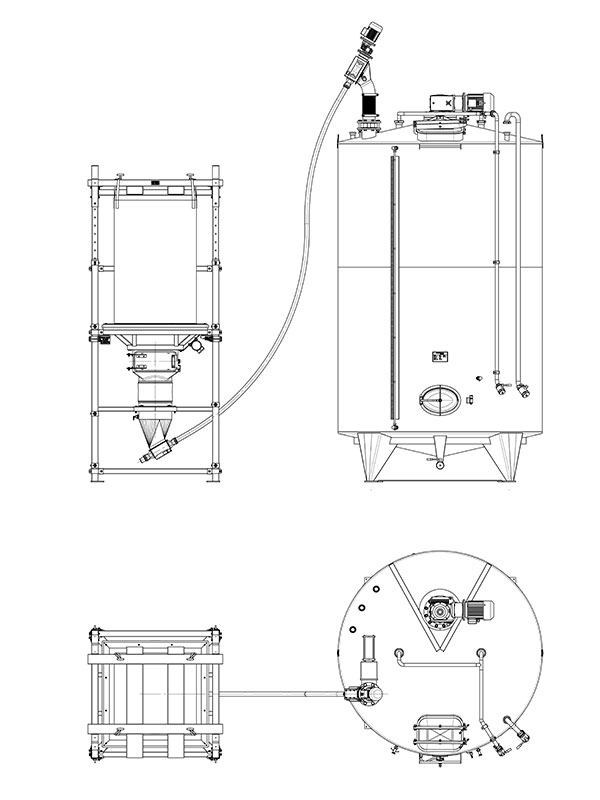

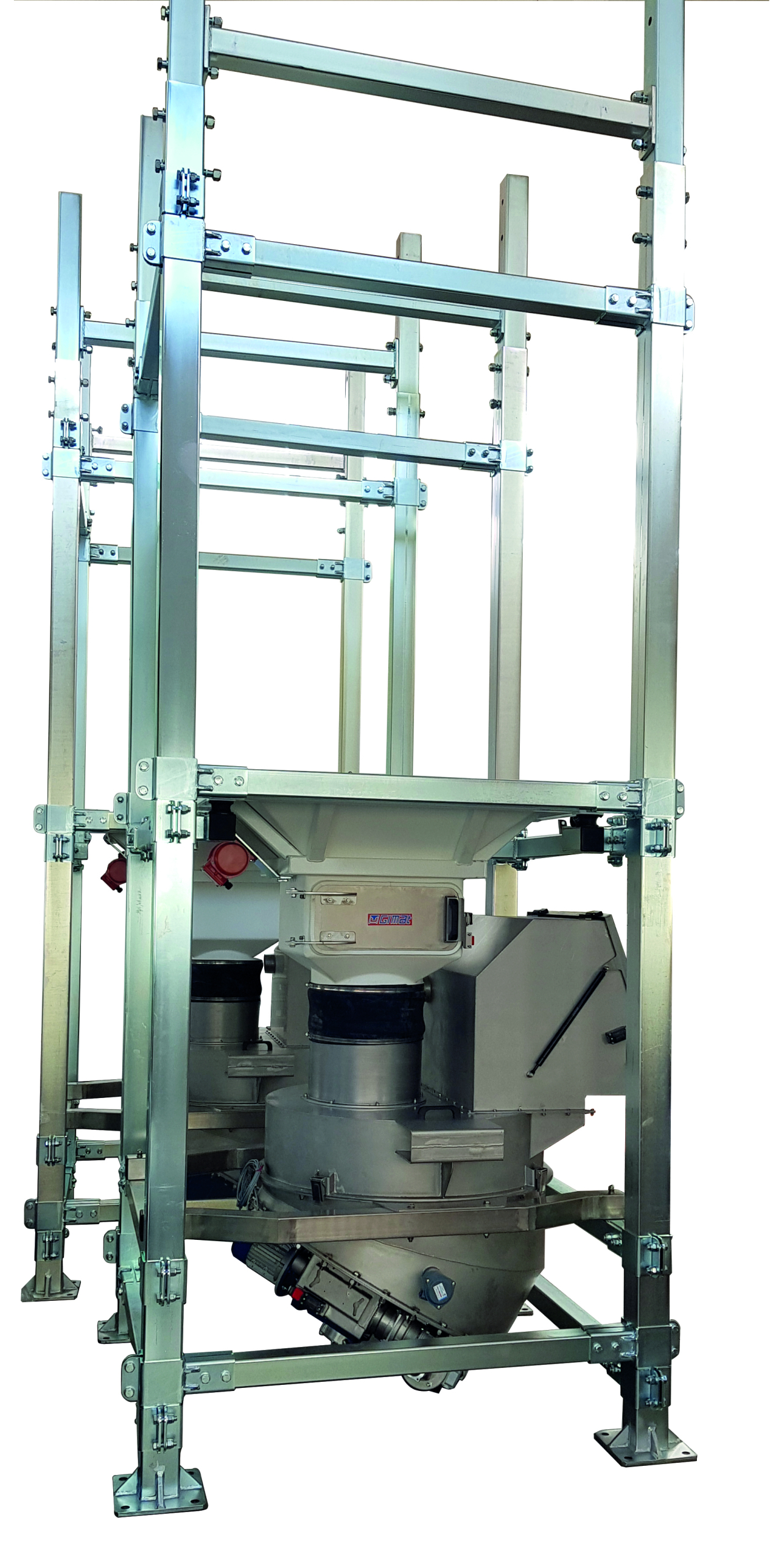

Svuota big bag

Svuota big bag

Numero Descrizione
1 Tramoggia vibrata patent pending
2 Montanti regolabili in altezza
3 Crociera di movimentazione BIG BAG
4 Vibratore elettro meccanico
5 Guarnizione per tenuta polvere
6 Portello apertura BIG BAG
7 Manicotto flessibile
8 Collettore di raccordo al sistema di trasporto meccanico
9 micro a chiave di sicurezza
10 Agitatore rompi ponte
11 Valvola a gligliottina manuale
12 Telaio di supporto BIG BAG imbullonato con giunzioni community design patented
13 Coclea flessibile
14 Elemento di sicurezza patent pending

SCHEDA TECNICA

Il Big Bag contenente la materia prima viene appeso facilmente alla struttura di svuotamento big bag tramite carrello elevatore. Se la struttura di sostegno lo prevede la movimentazione e il sollevamento del big bag può avvenire anche tramite paranco elettrico o pneumatico.

Le registrazioni in altezza, necessarie per adattarsi alle dimensioni dei Big Bags, sono possibili grazie alla realizzazione telescopica del telaio costituente struttura di sostegno svuota Big Big.

La tramoggia in plastica sottostante consente l’apertura in sicurezza del Big Bag ed il suo travaso in assenza di polvere grazie alla presa laterale di aspirazione ed alla guarnizione superiore a tenuta sul fondo del Big Bag.

La tramoggia di travaso “patented” è inserita all’interno di una gabbia di rinforzo a forma tronco-piramidale rovescia su cui viene imbullonato il vibratore elettromeccanico a masse eccentriche regolabili.

La gabbia, detta anche elemento di sicurezza, è montata su opportuni anti-vibranti in gomma per trasmettere le vibrazioni solo al Big Bag ed al suo contenuto in polvere e non alla struttura di sostegno svuota big bag.

La plastica utilizzata per la tramoggia stampata è approvata FDA -10/2011- MOCA 1935/2004, antistatica e conforme alla direttiva Atex 2014/34/UE.

Ulteriori vantaggi sono il basso coefficiente d’attrito, una facilitata discesa della polvere e un’ottima pulizia grazie agli angoli arrotondati e resistenza alla corrosione.

A richiesta sono fornibili comunque soluzioni con tramoggia in acciaio inox AISI 304 o 316 L.

In presenza di prodotti nocivi o con polveri molto fini esiste anche la soluzione con integrato un corpo mobile a tenuta, che azionato verticalmente da due attuatori pneumatici, comprime inferiormente la proboscide del Big Bag rendendo completamente ermetico lo svuotamento.

Se necessario, in caso di polveri impaccanti, gli svuota big bag sono previsti anche pistoni pneumatici ad azione diretta sul Big Bag al fine di assicurare una discesa costante della polvere e quindi un processo produttivo privo di costose interruzioni.

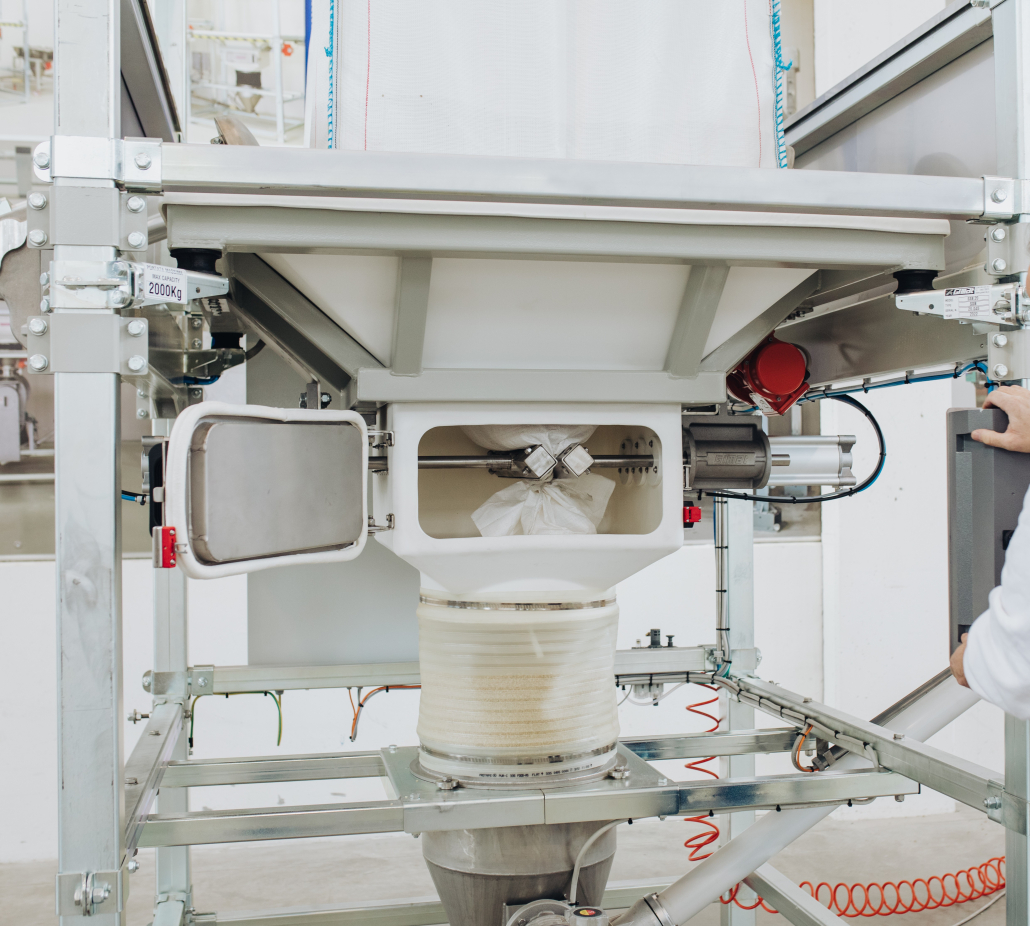

Lo scarico parziale del Big Bag, qualora richiesto, è reso possibile grazie ad ulteriori due pistoni pneumatici, azionati da un sicuro comando bimanuale, che agiscono sulla bocca di scarico del Big Bag chiudendola.

Qualora il Big Bag sia chiuso sul fondo e privo di bocca di scarico ( proboscide) è possibile integrare la tramoggia di travaso con un opportuno kit di taglio con box di rialzo laterale predisposto per il contenimento e la captazione delle polveri generate durante il taglio del Big Bag stesso.

Ulteriori caratteristiche:

  • Versatile telaio di sostegno a 4 montanti registrabili in altezza con traversi di irrigidimento assemblati mediante bullonatura, anch’essi regolabili in altezza, tramite speciali giunti con progetto depositato nel Registro dei Disegni e Modelli Comunitari (community design).
  • Portata fino a 2000 kg in base alle esecuzioni.

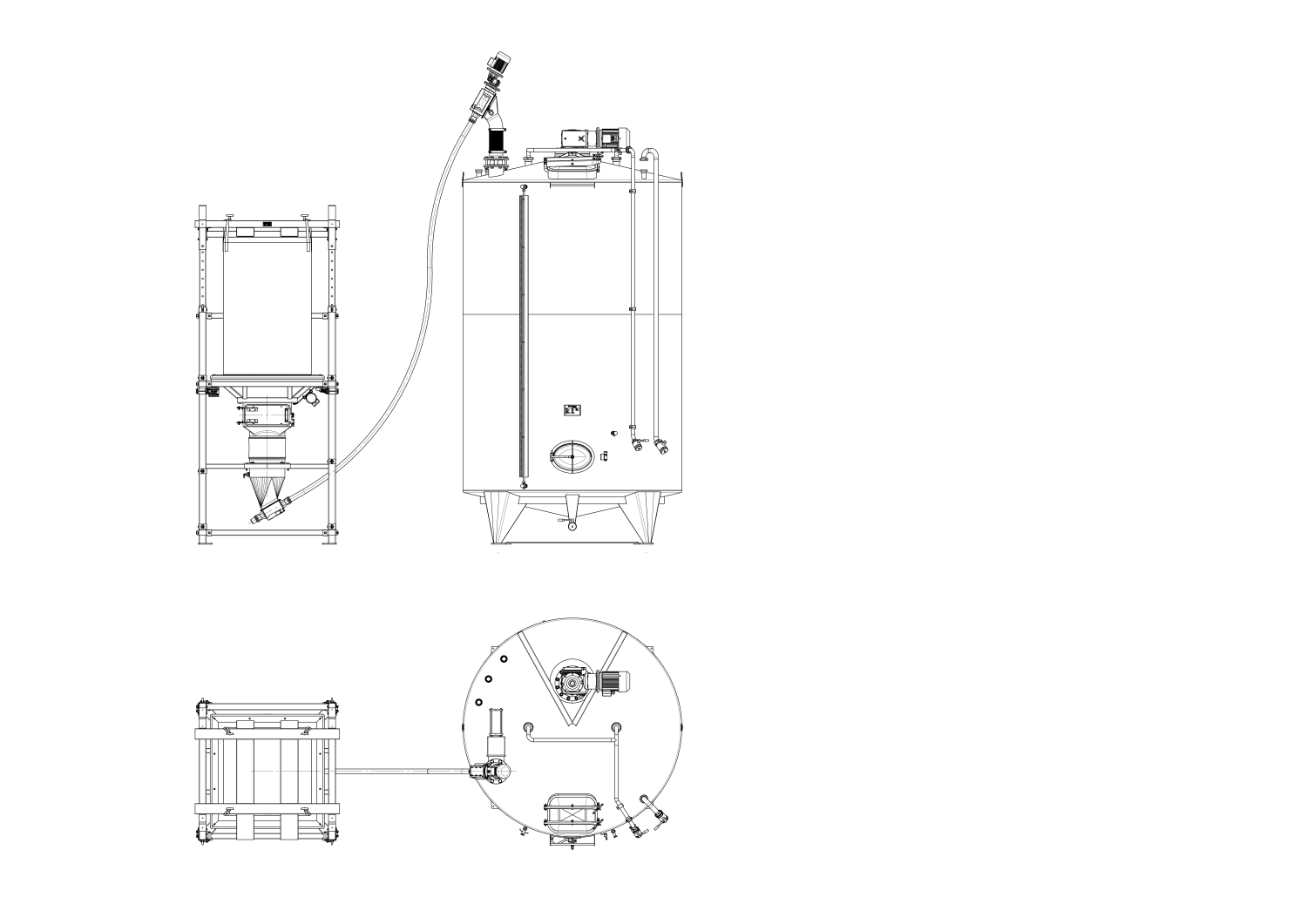

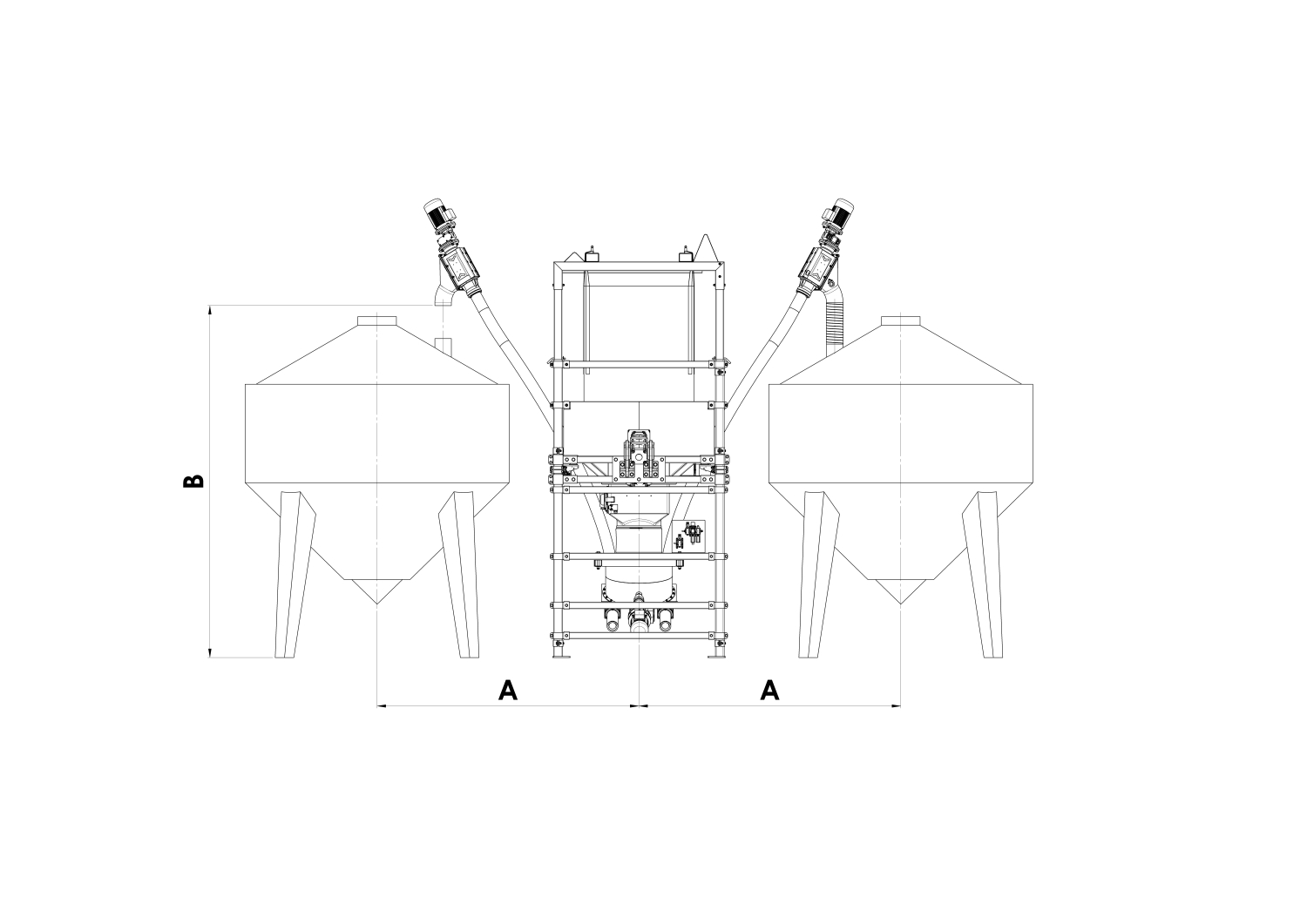

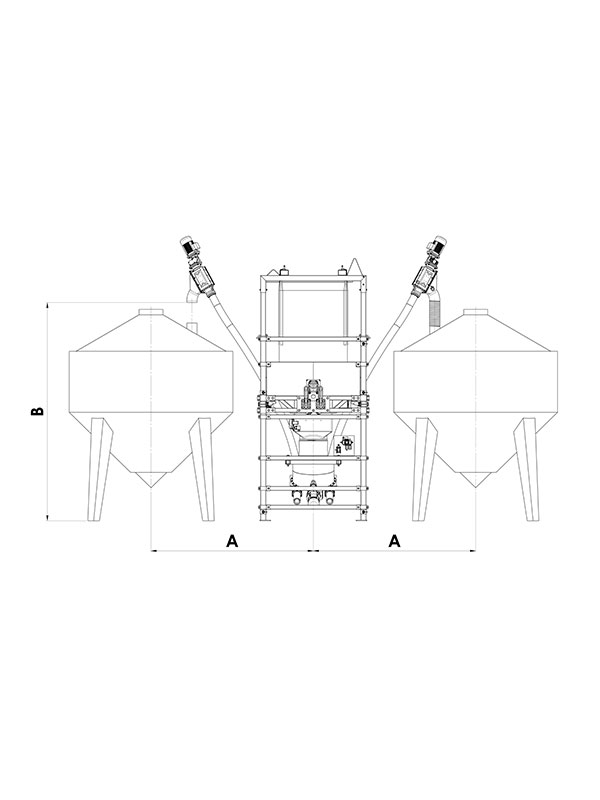

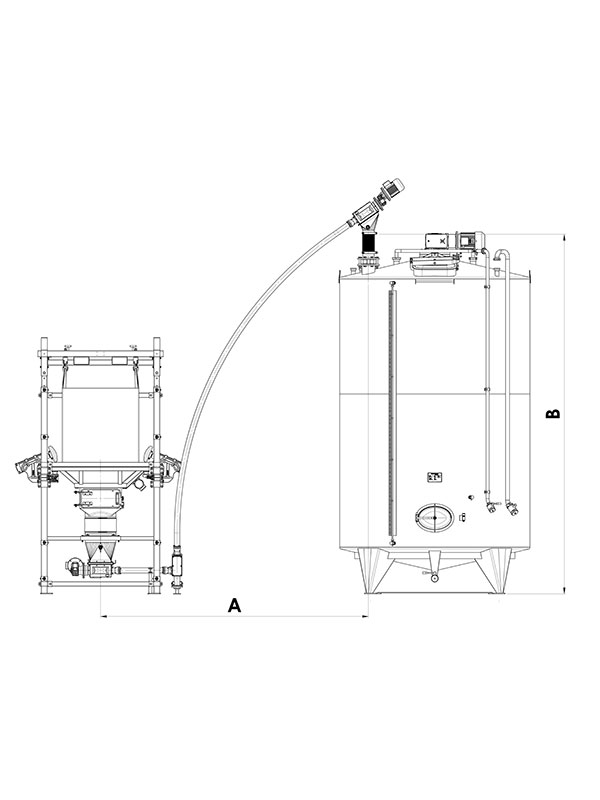

  • Svuotamento Big Bag e trasporto del contenuto mediante trasportatori flessibili a spirale, trasportatori a coclea o trasportatori pneumatici per polveri e granuli.
  • Sollevamento Big Bagcon paranco elettrico o pneumatico.
  • Estrattore da fondo piano con dosatore volumetrico o gravimetrico a coclea in caso di prodotti con difficile scorrimento.
  • Sistema di pesatura a sottrazione di peso su celle di carico per un dosaggio preciso ed affidabile.
  • Esecuzioni, a richiesta, conformi alla direttiva Atex 2014/34/UE e alla UNI EN 1090.

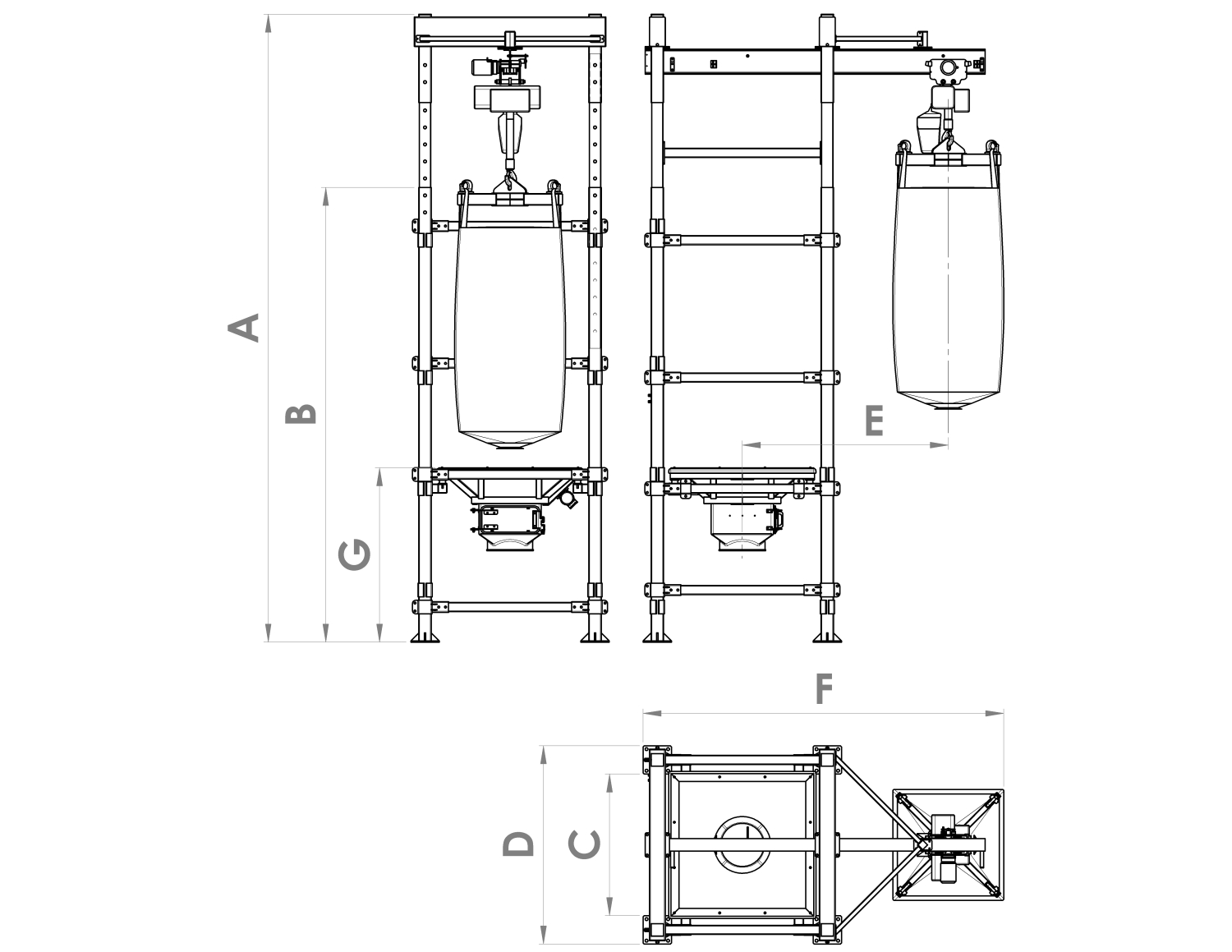

Modello Carico massimo (kg) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm)
SSB 10 1000 3750 2710 1320 1570 1640 80 60 17
SSB 15 1500 3750 2710 1320 1570 1640 80 60 17
SSB 20 2000 3750 2700 1370 1620 1690 90 60 17
Modello Carico massimo(kg) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm)
SSP 10/20 1000 / 2000 5540 4012 1250 1750 1818 3180 1538

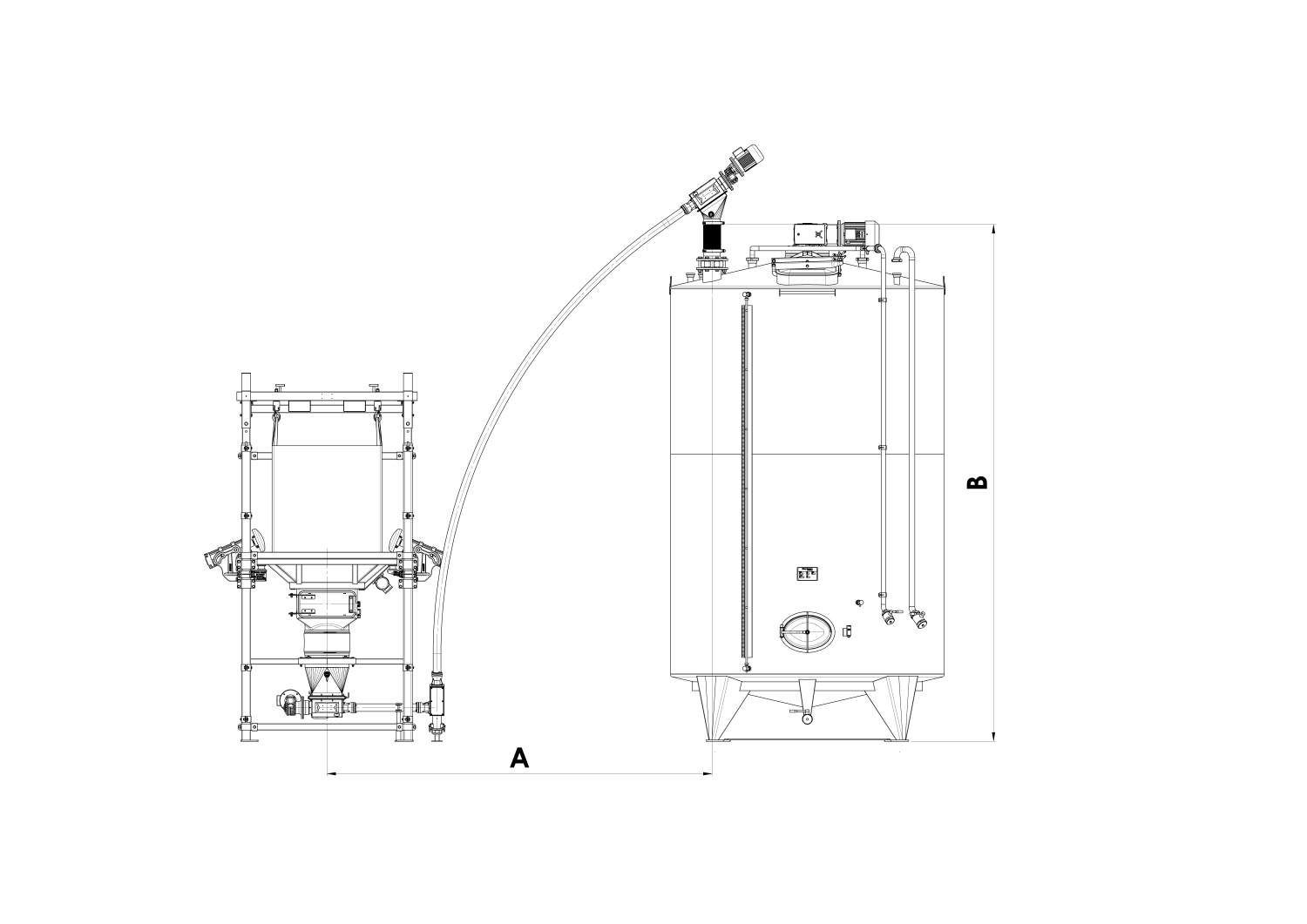

Modello Carico massimo (kg) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm)
SPR 10/20 1000 / 2600 4415 2812 1283 1770 1225 2696 1920

ACCESSORI

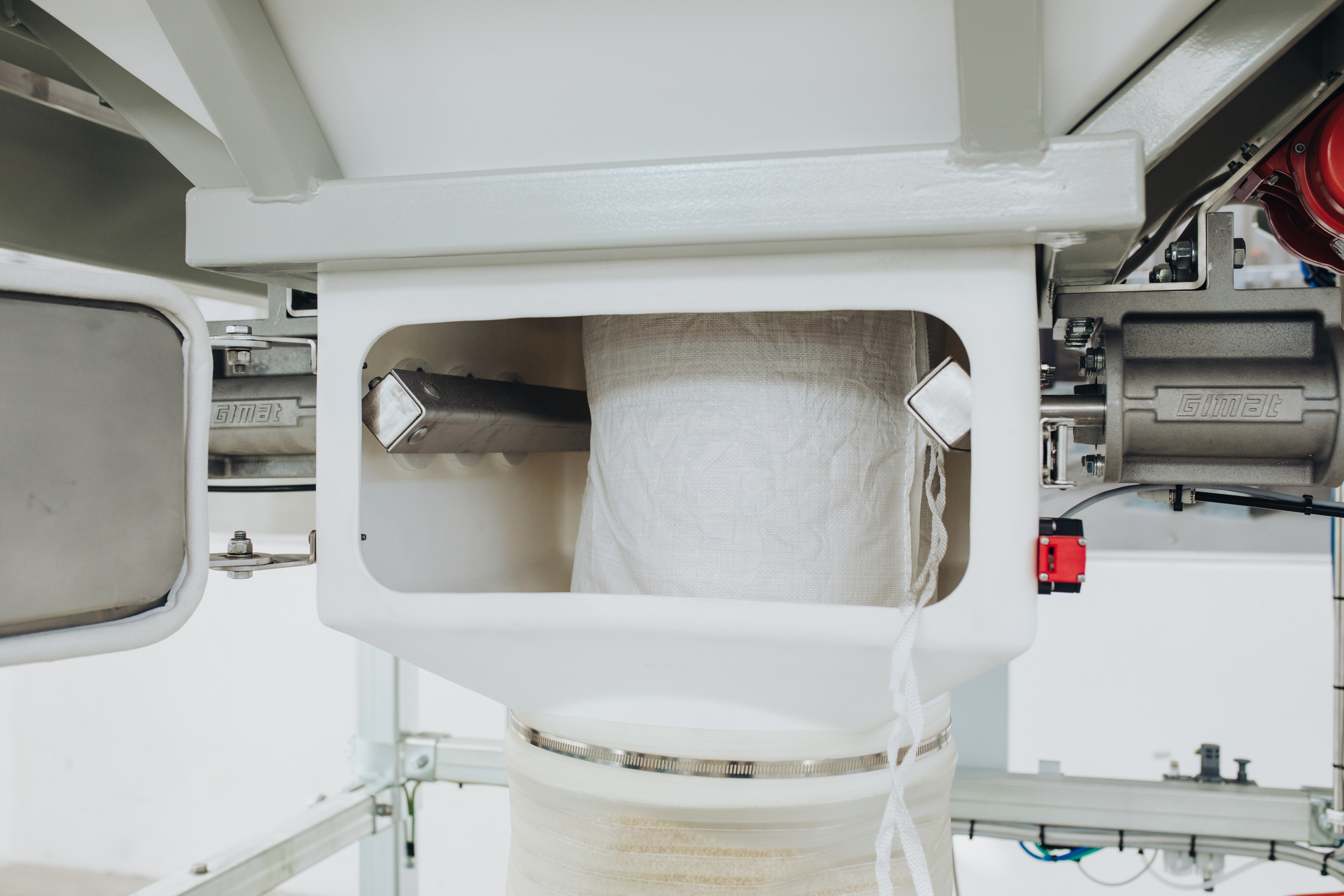

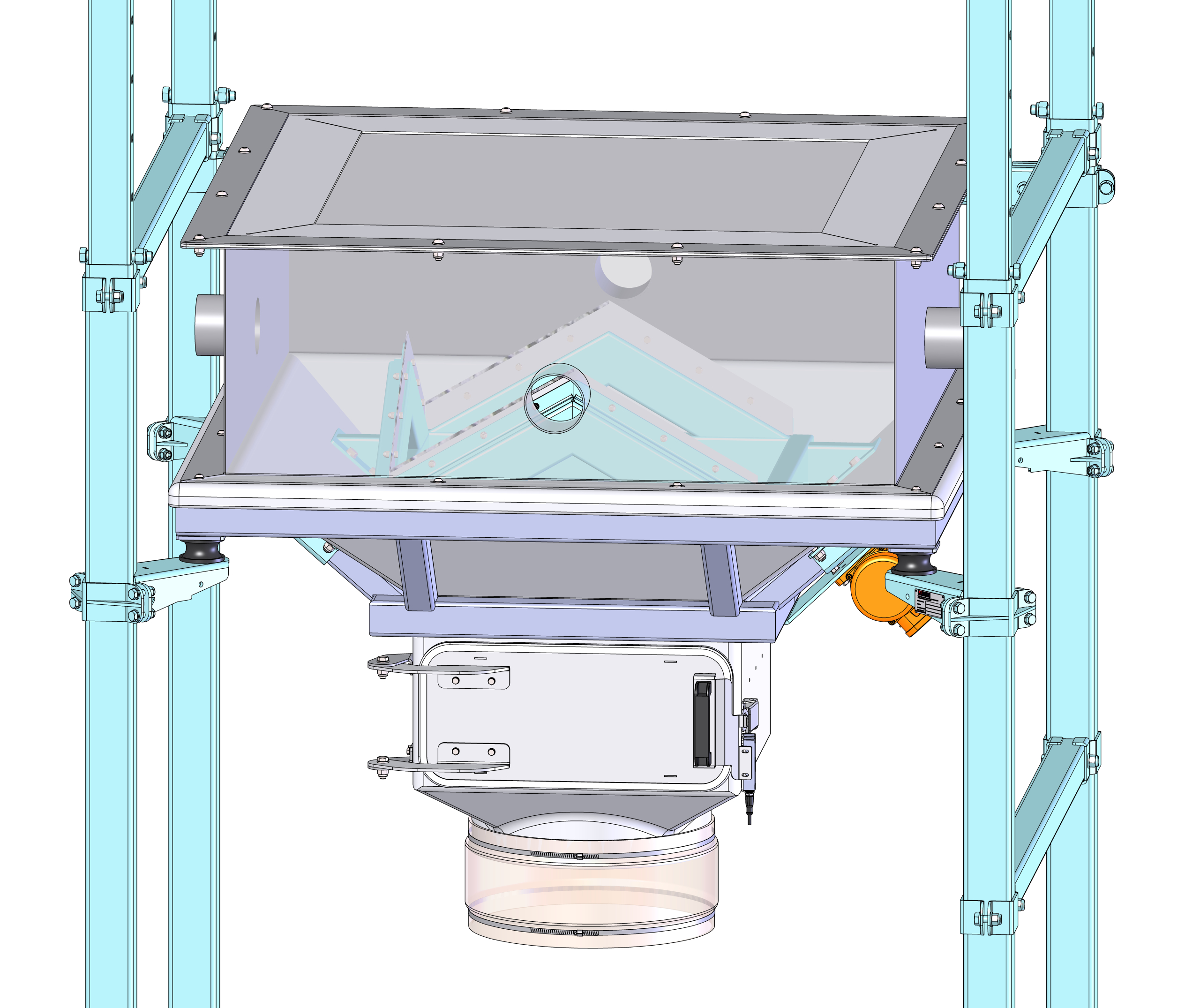

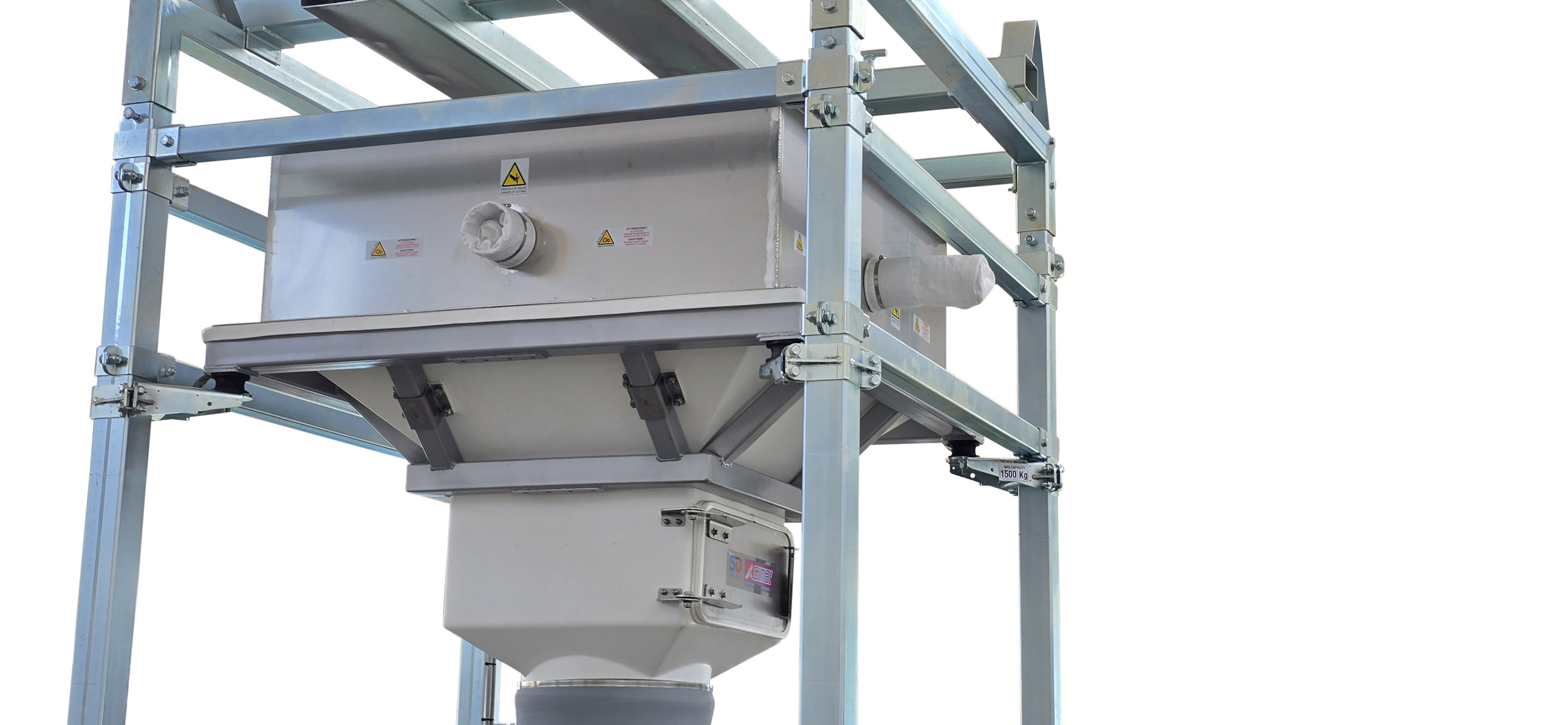

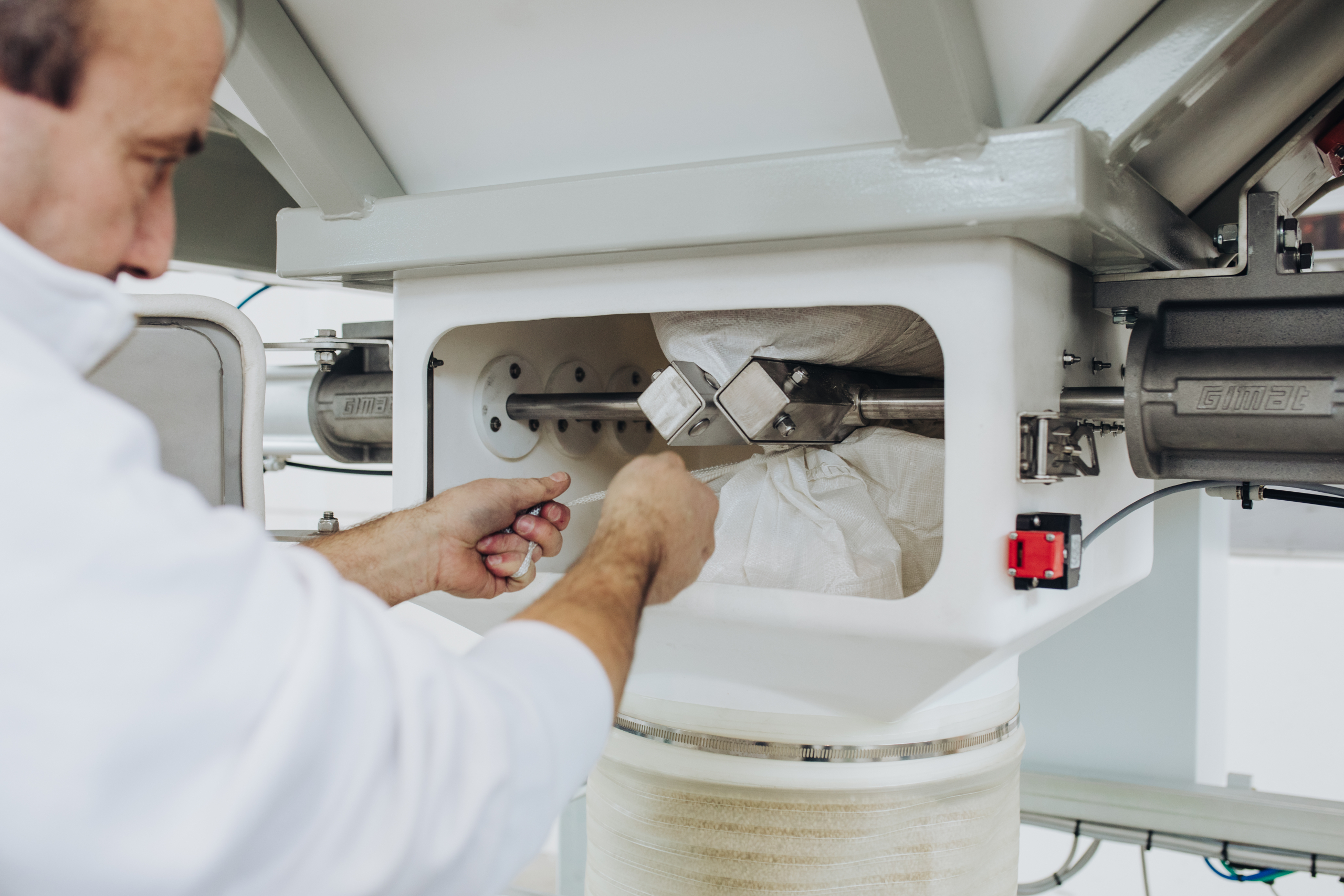

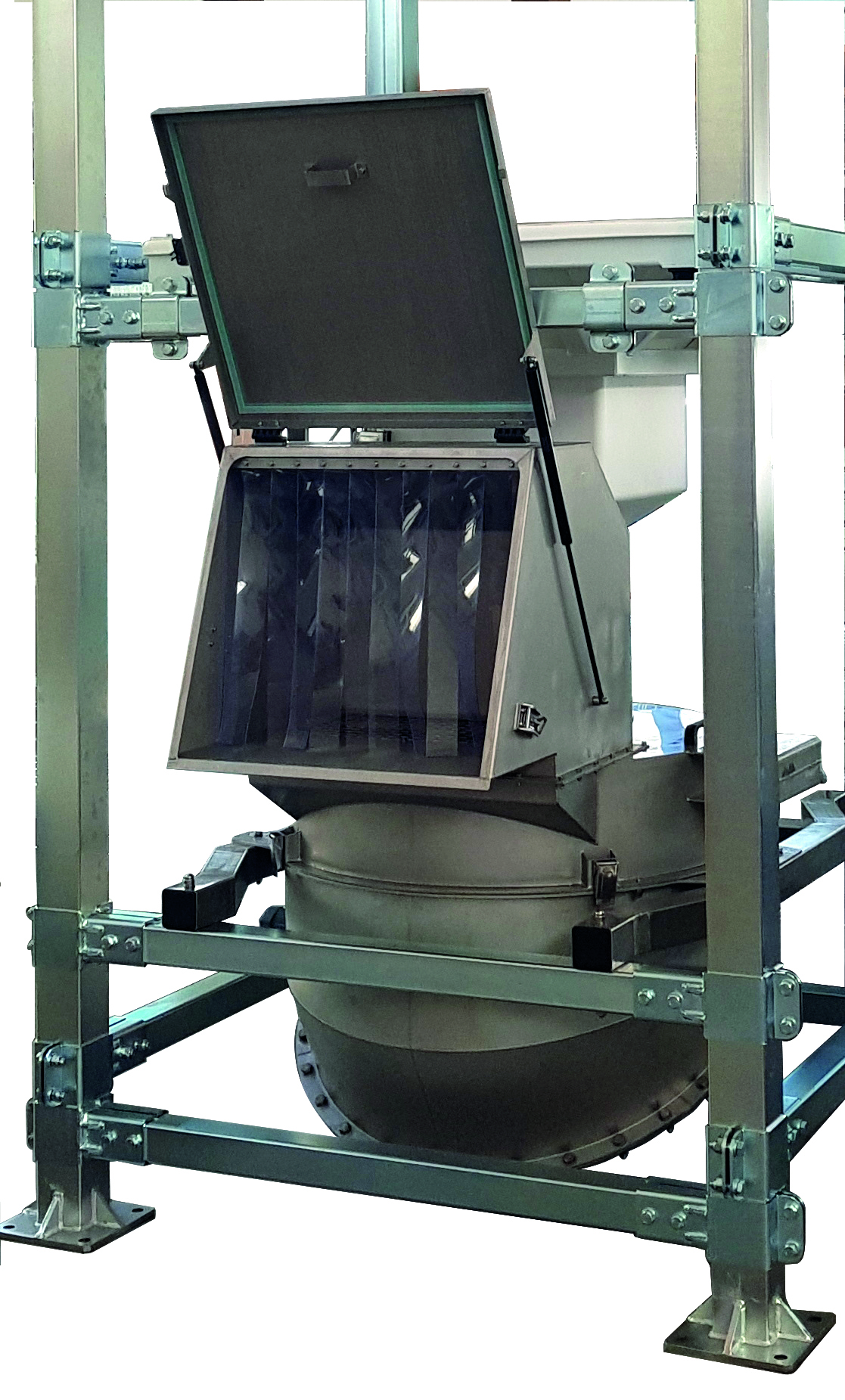

Tramoggia svuota big bag con kit di taglio e box per il contenimento delle polveri generate durante il taglio con predisposizione per la captazione delle stesse sui quattro lati. Kit di taglio big bag in versione piramidale per big bag chiusi sul fondo senza bocca di scarico. Kit di taglio big bag in versione a “U “ per big bag sia con bocca di scarico standard che chiusi sul fondo.

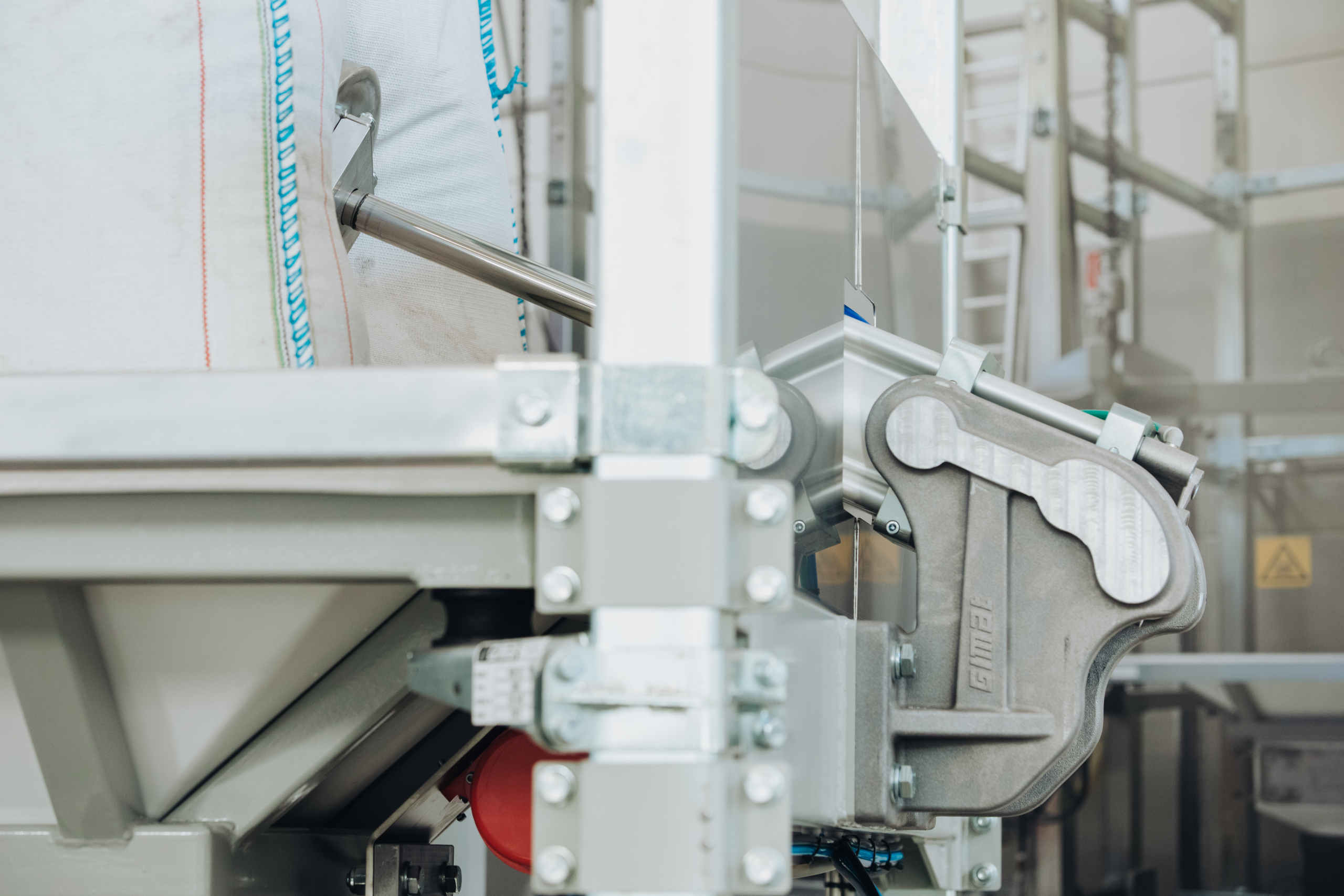

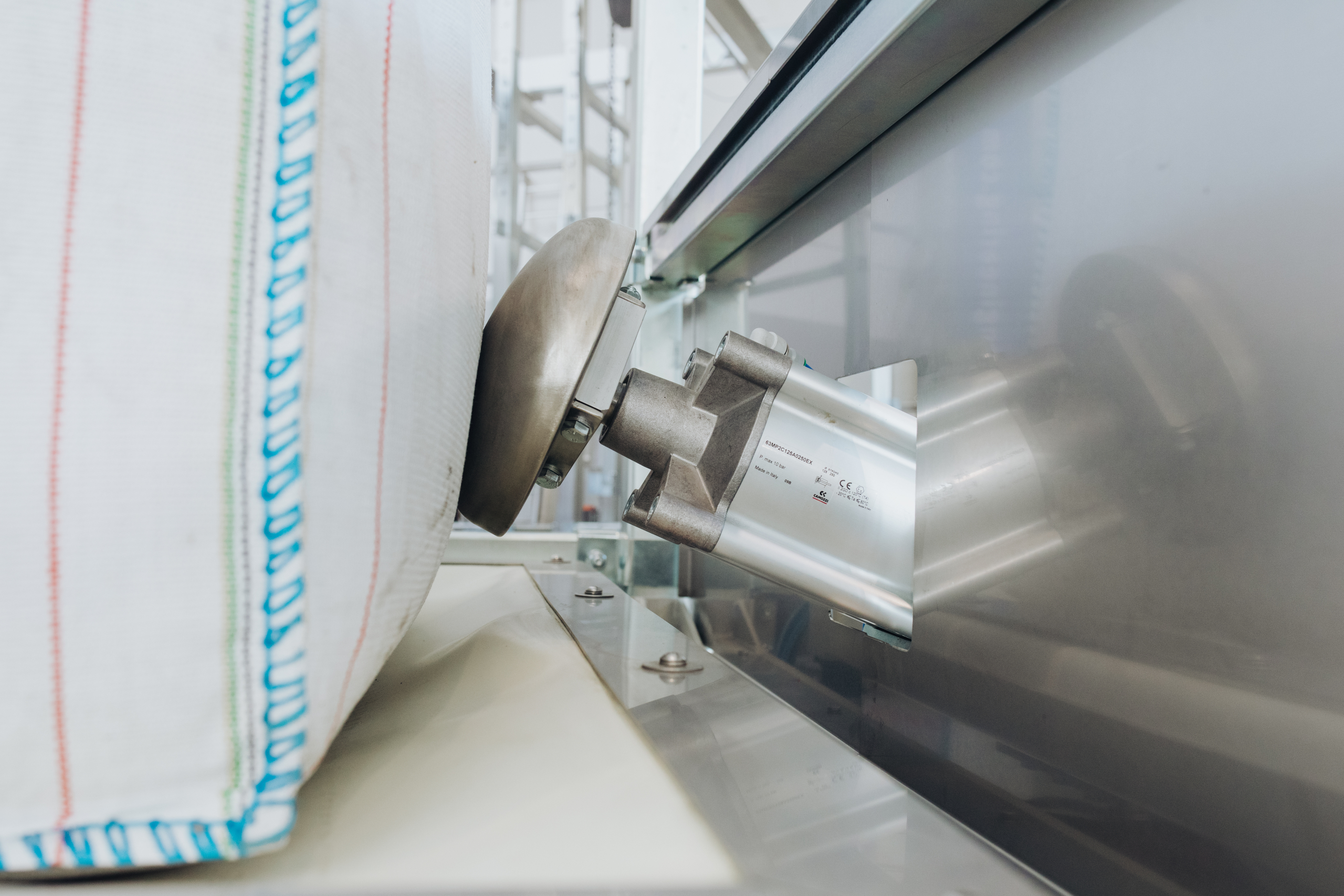

Pistoni Laterali ad azione diretta sul big bag per sollevarlo lateralmente ed agevolarne lo svuotamento.

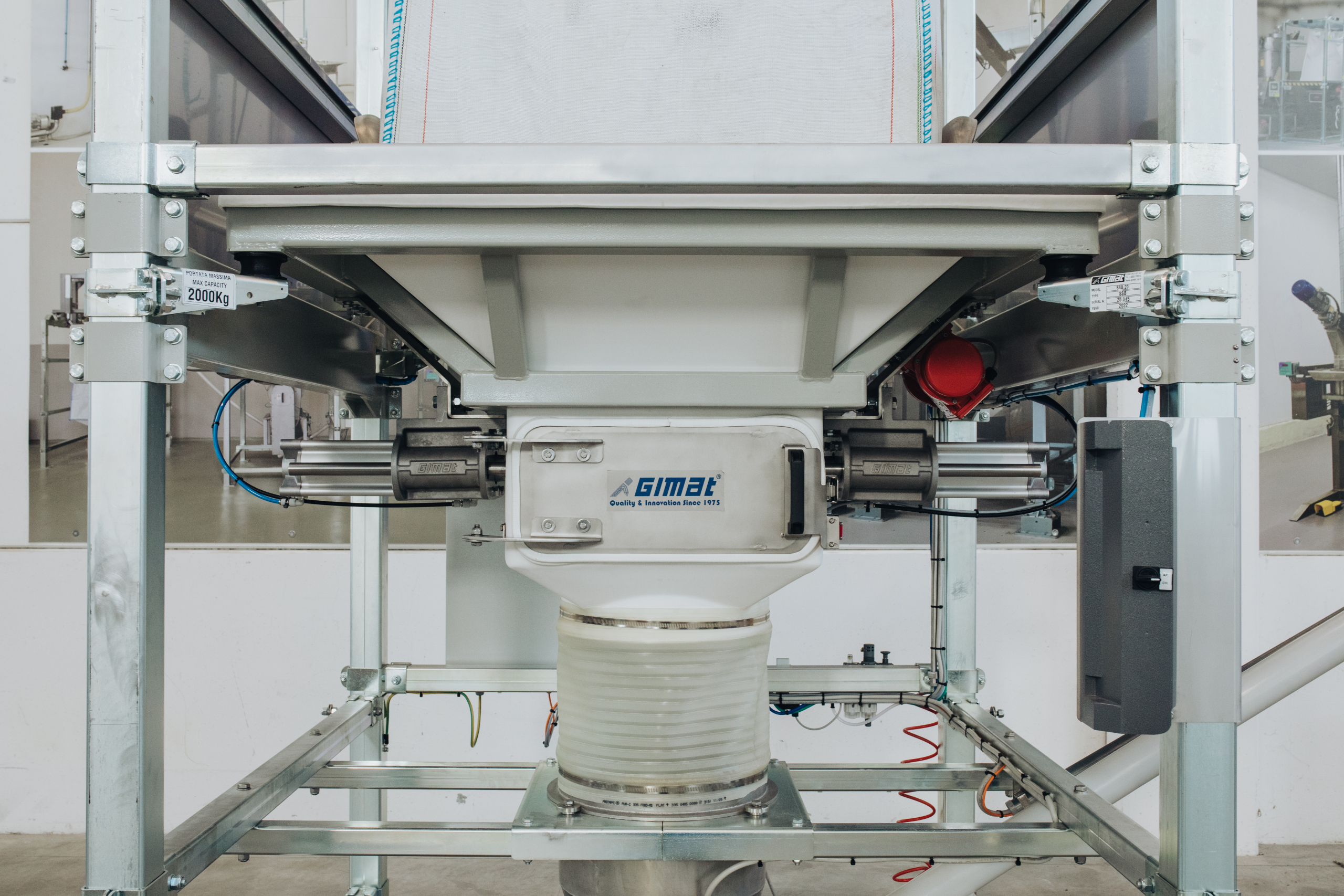

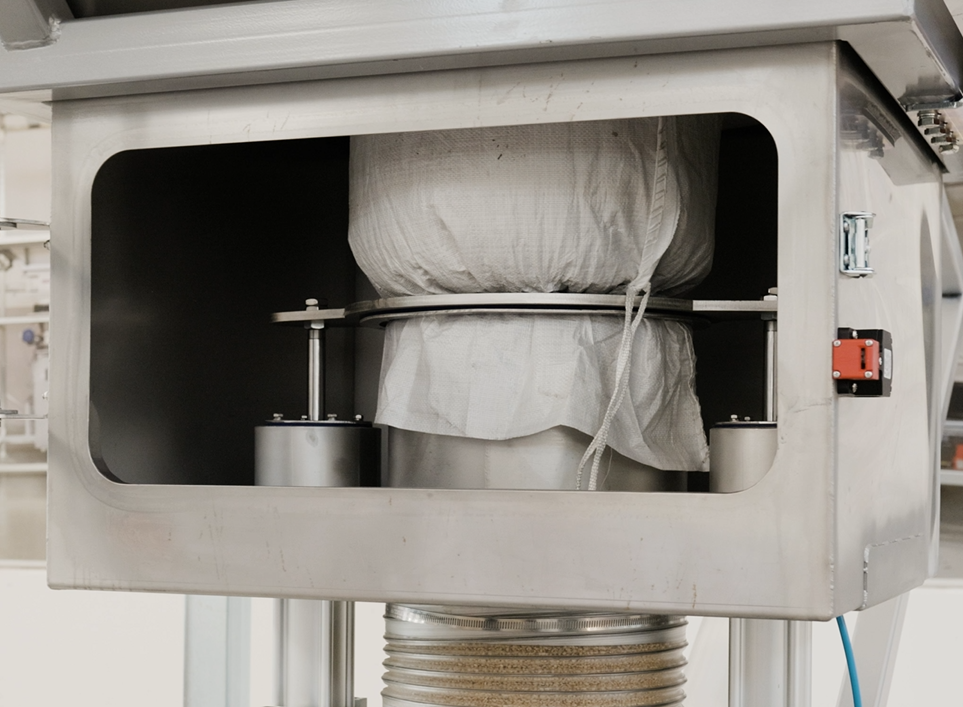

Chiusura pneumatica del big bag per consentire uno svuotamento parziale del big bag e la sostituzione con un big bag di diversa natura senza dover attendere lo svuotamento totale. Soluzione indicata nei casi in cui si processino polveri di diversa natura all’interno della stessa struttura di svuotamento big bag.

GALLERY

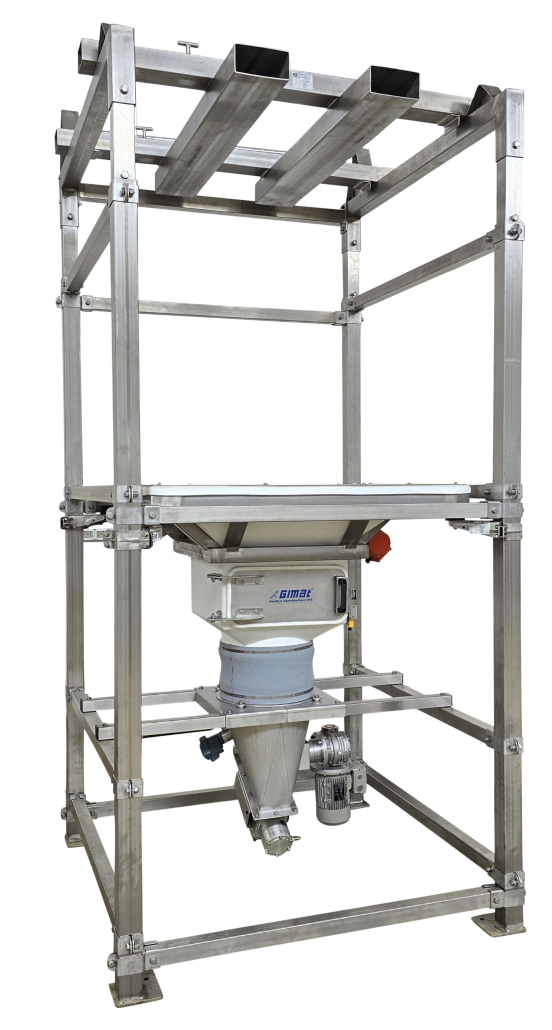

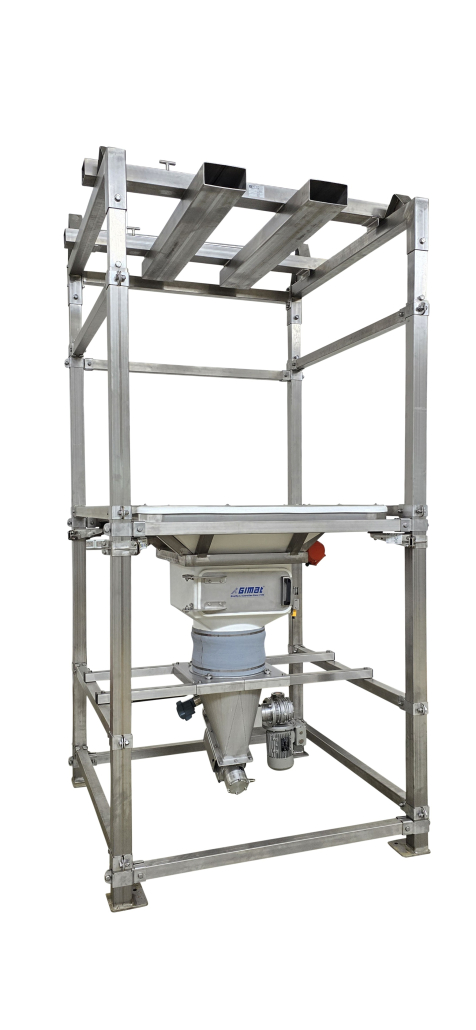

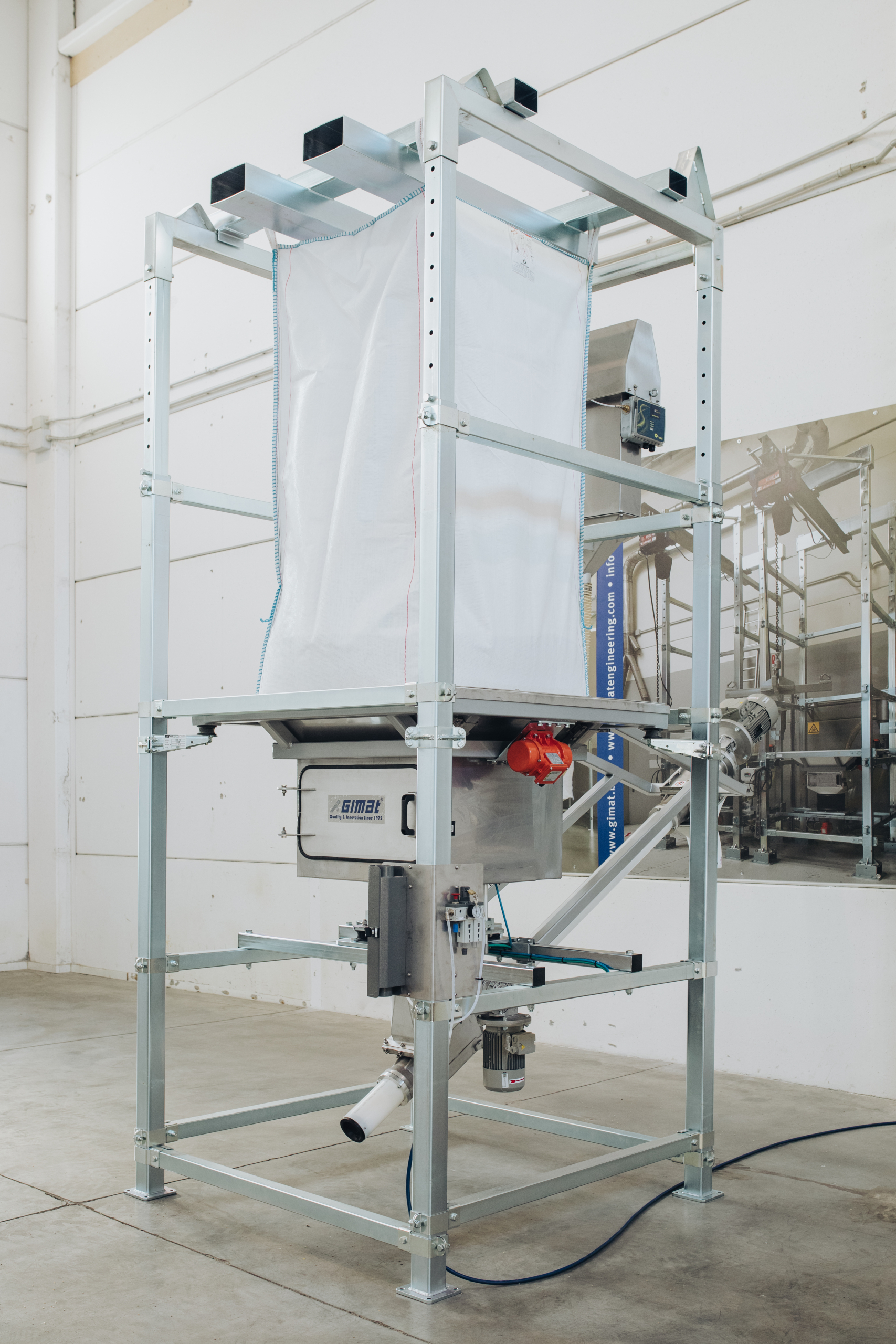

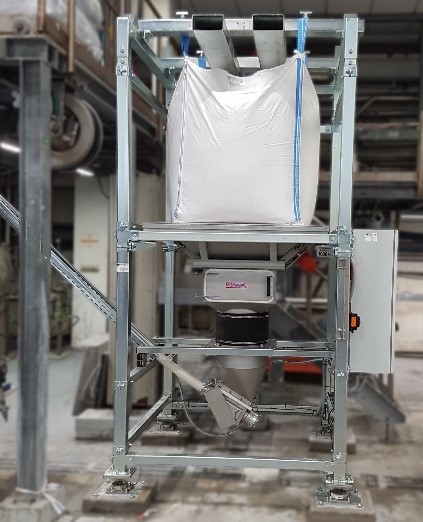

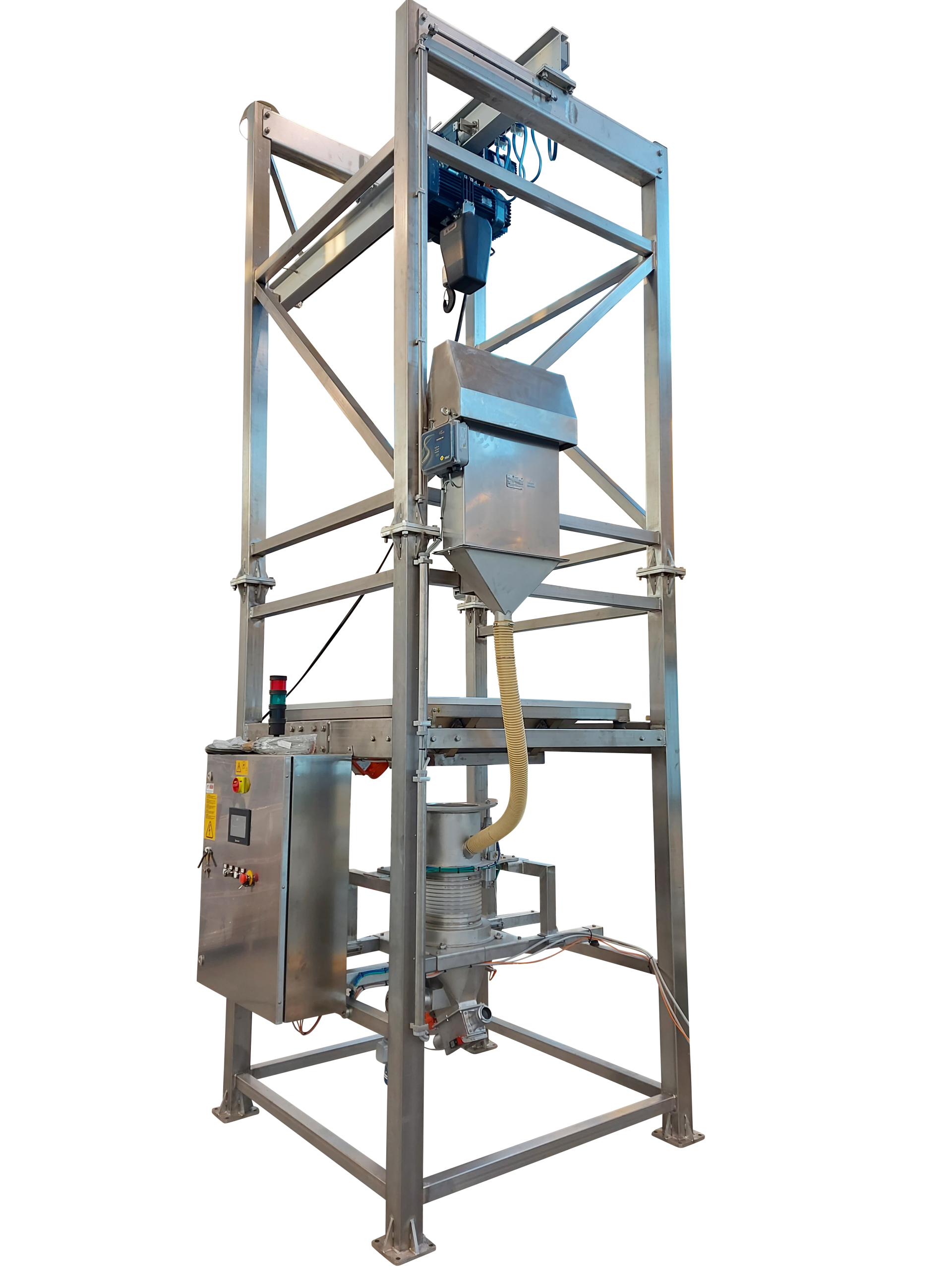

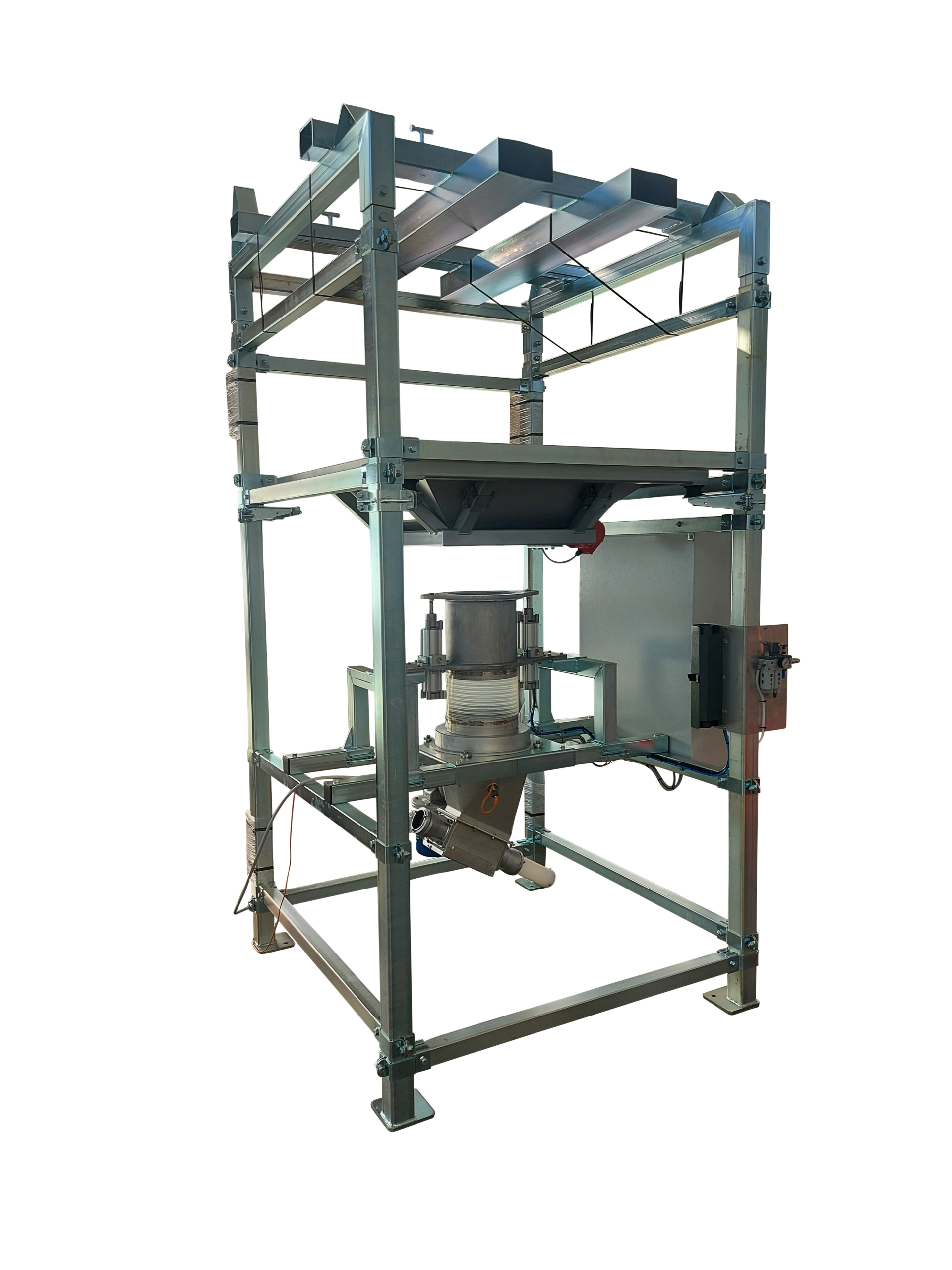

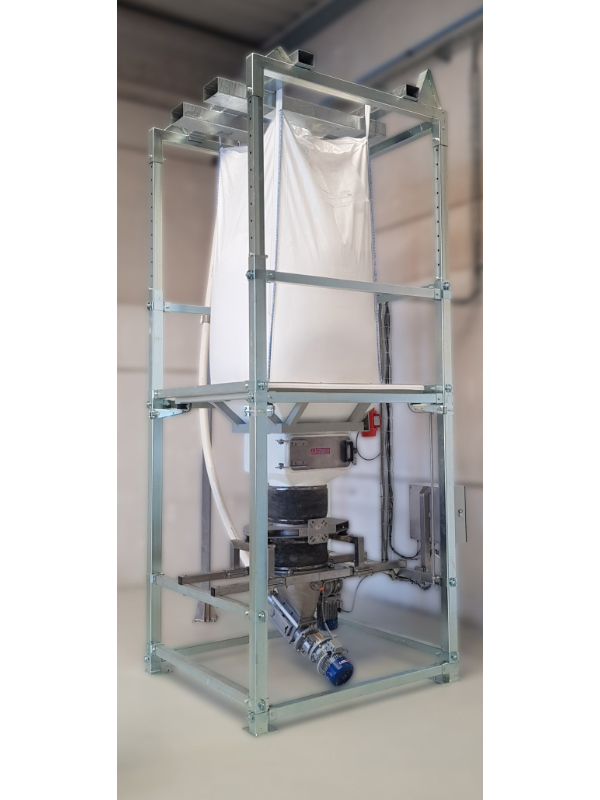

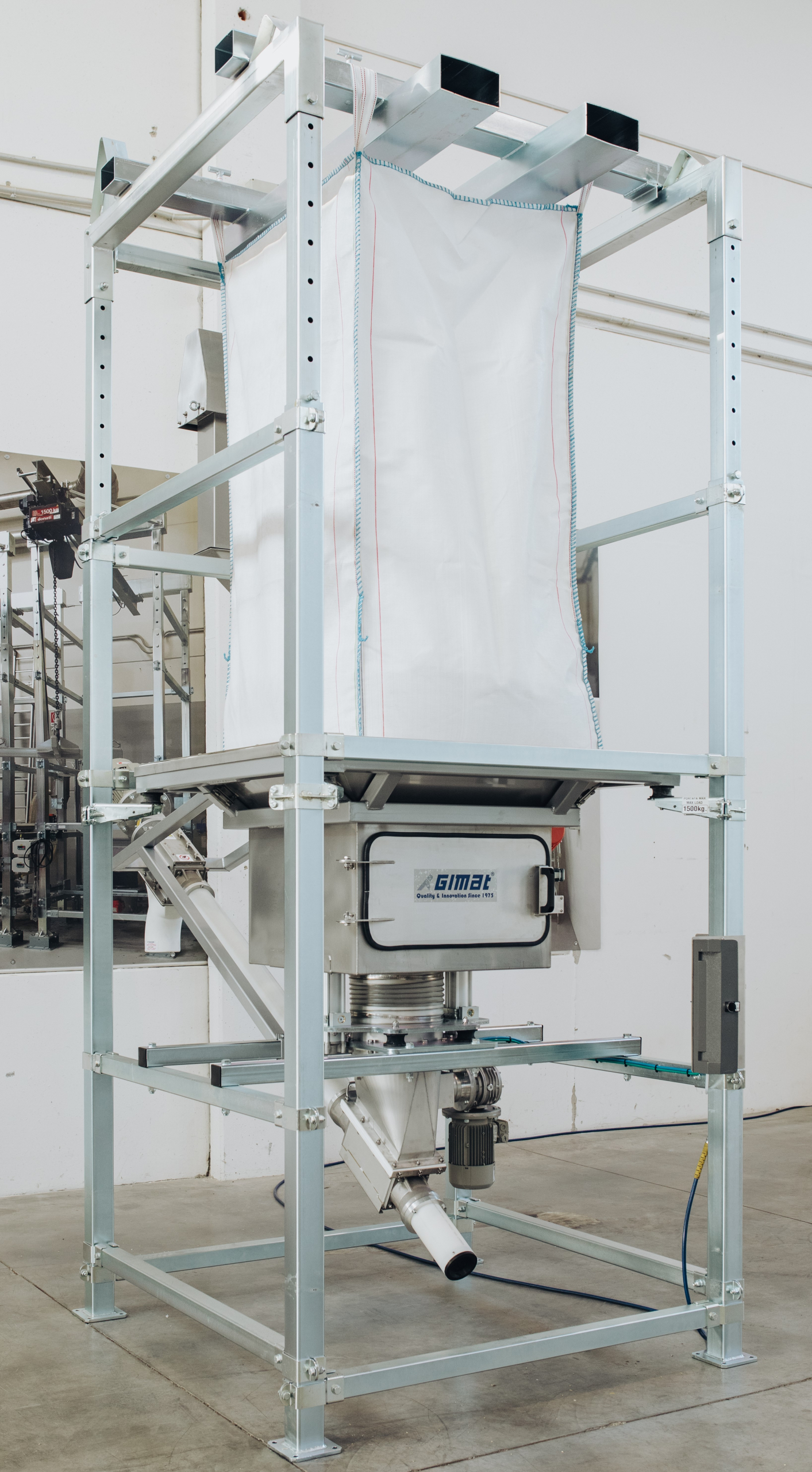

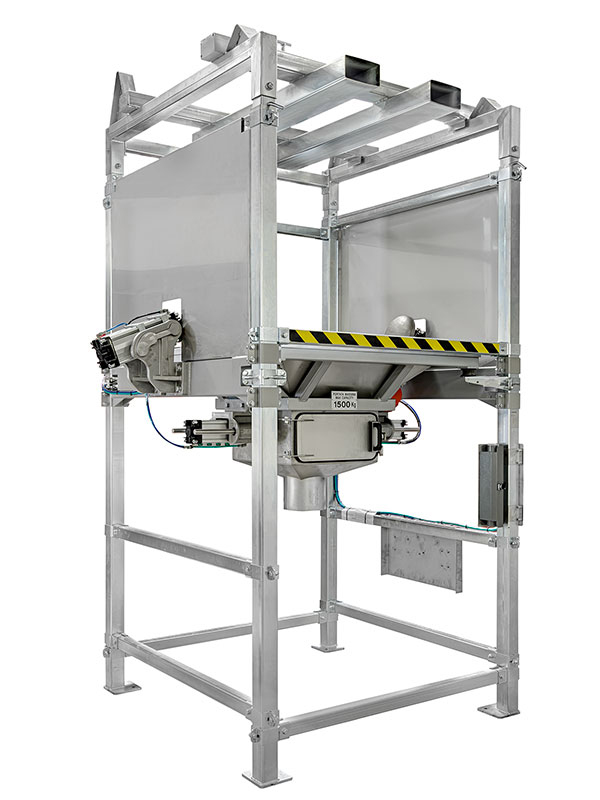

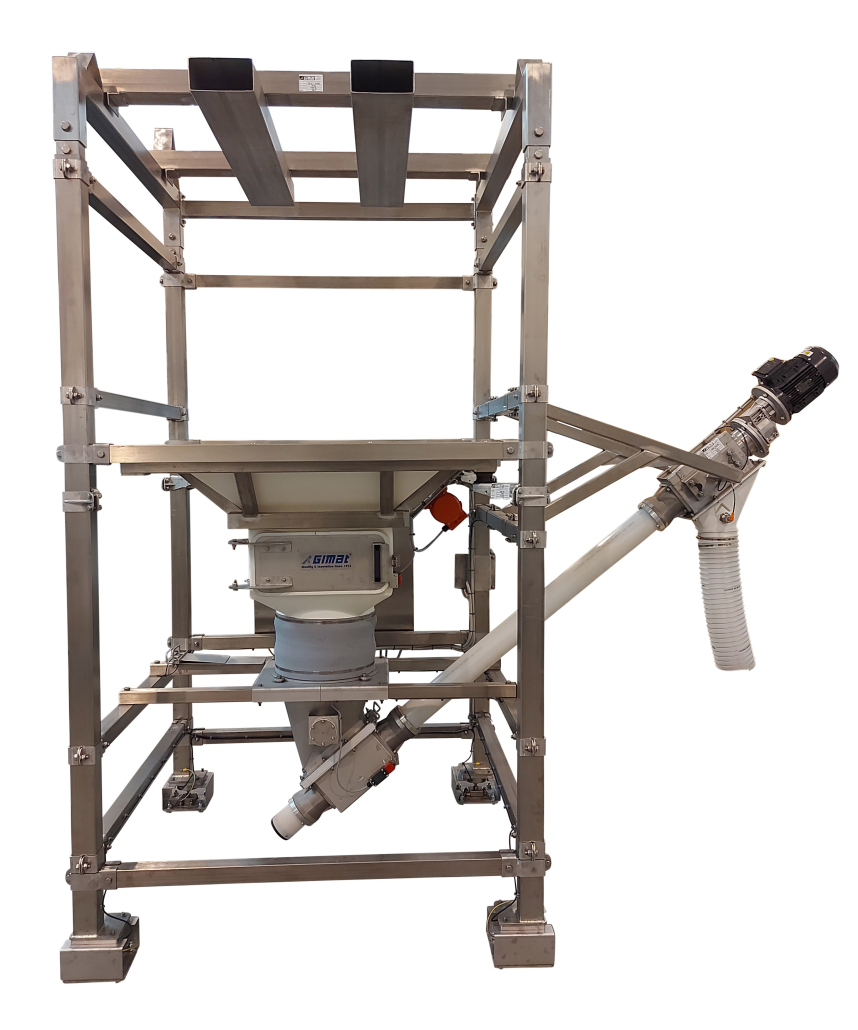

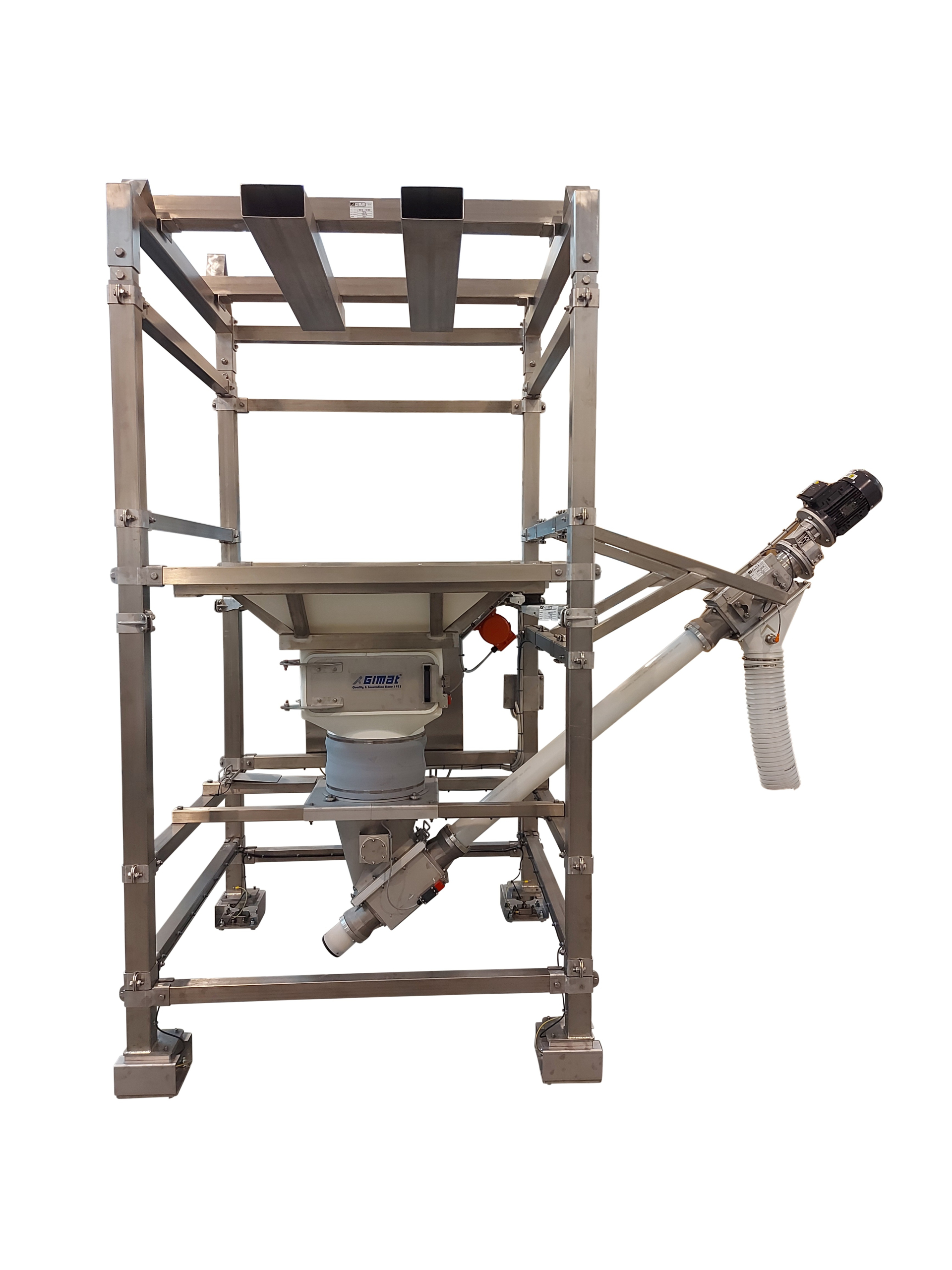

Struttura di sostegno svuota big bag in configurazione con tramoggia di plastica. Telaio svuota Big Bag con tramoggia in acciaio inox, pistoni laterali per agevolarne la discesa del prodotto e kit di chiusura parziale big bag. Svuota Big Bag con vagliatura di controllo integrata e trasporto polveri alimentari (amidi) mediante coclea flessibile.

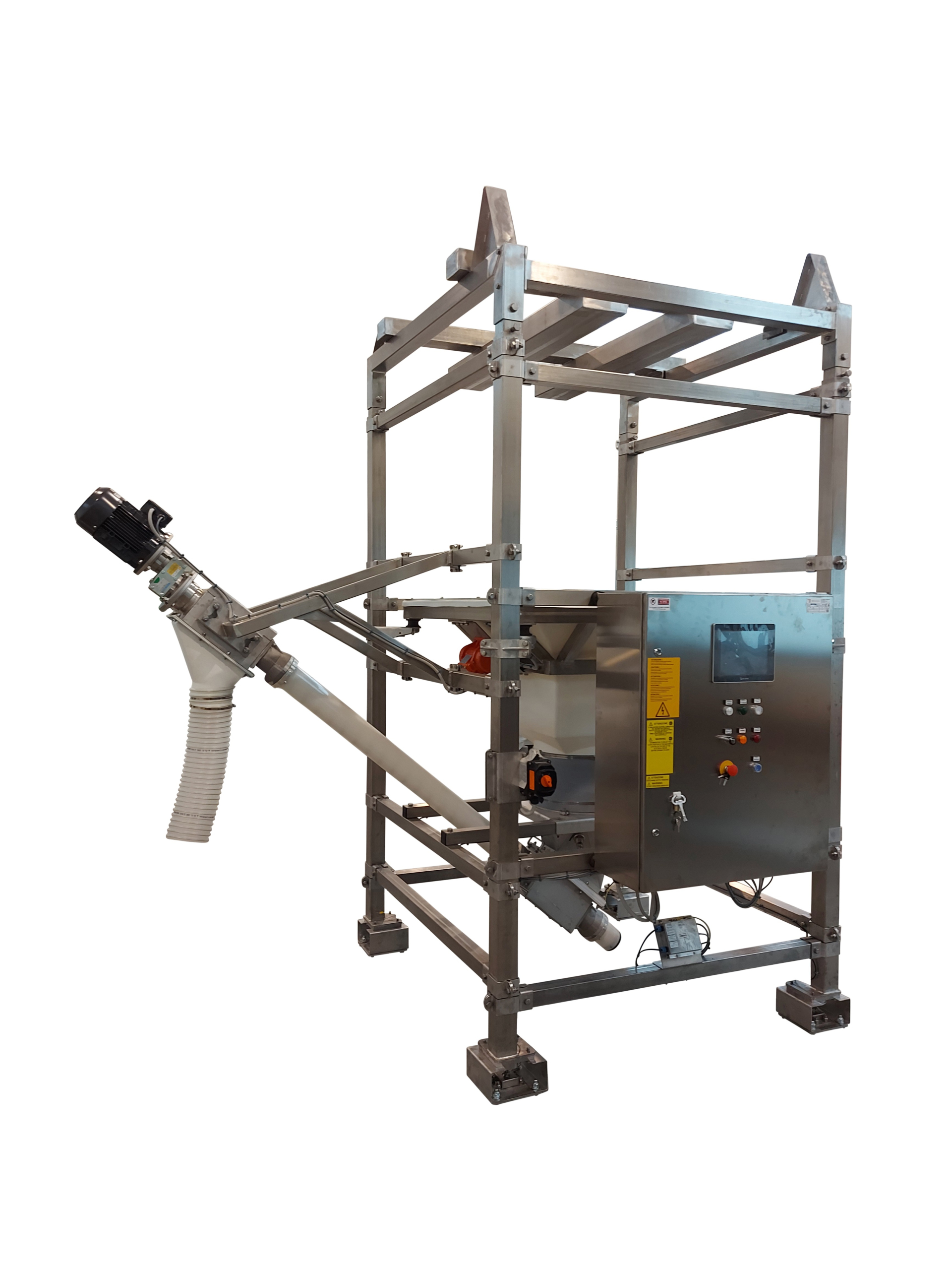

Svuotamento big bag contenente caffè in polvere mediante struttura svuota big bag con pistoni latarali, agitatore a fondo piano, estrattore/dosatore a spirale flessibile e coclea flessibile elevatrice per alimentazione confezionatrice. Quadro di comando cablato a bordo macchina con plc Siemens S7 e touch panel HMI.

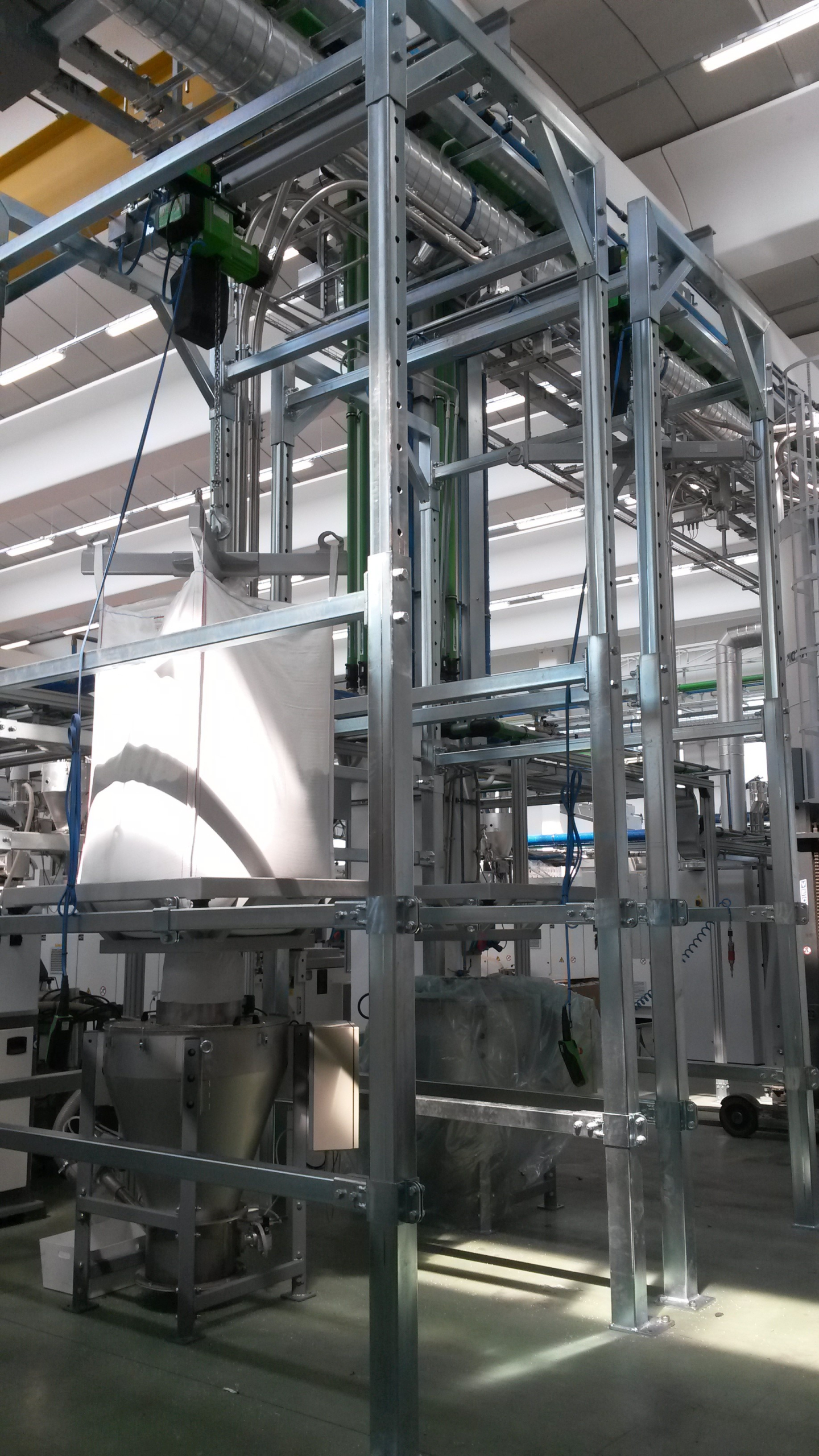

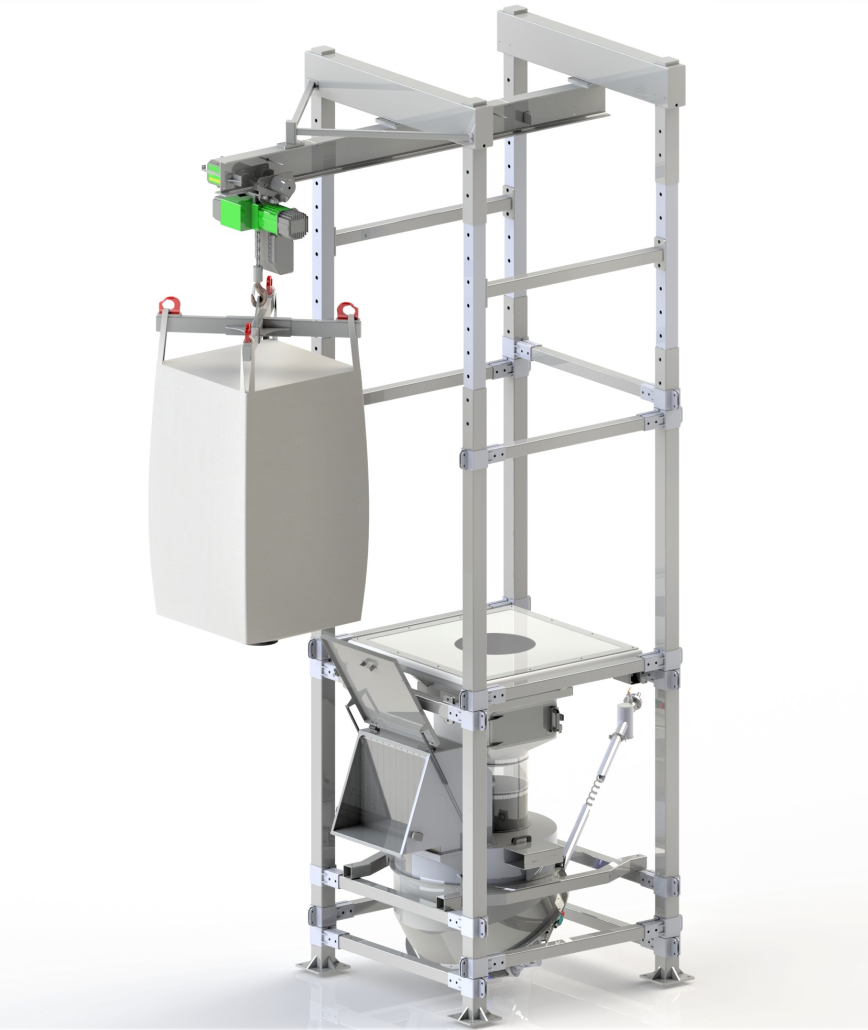

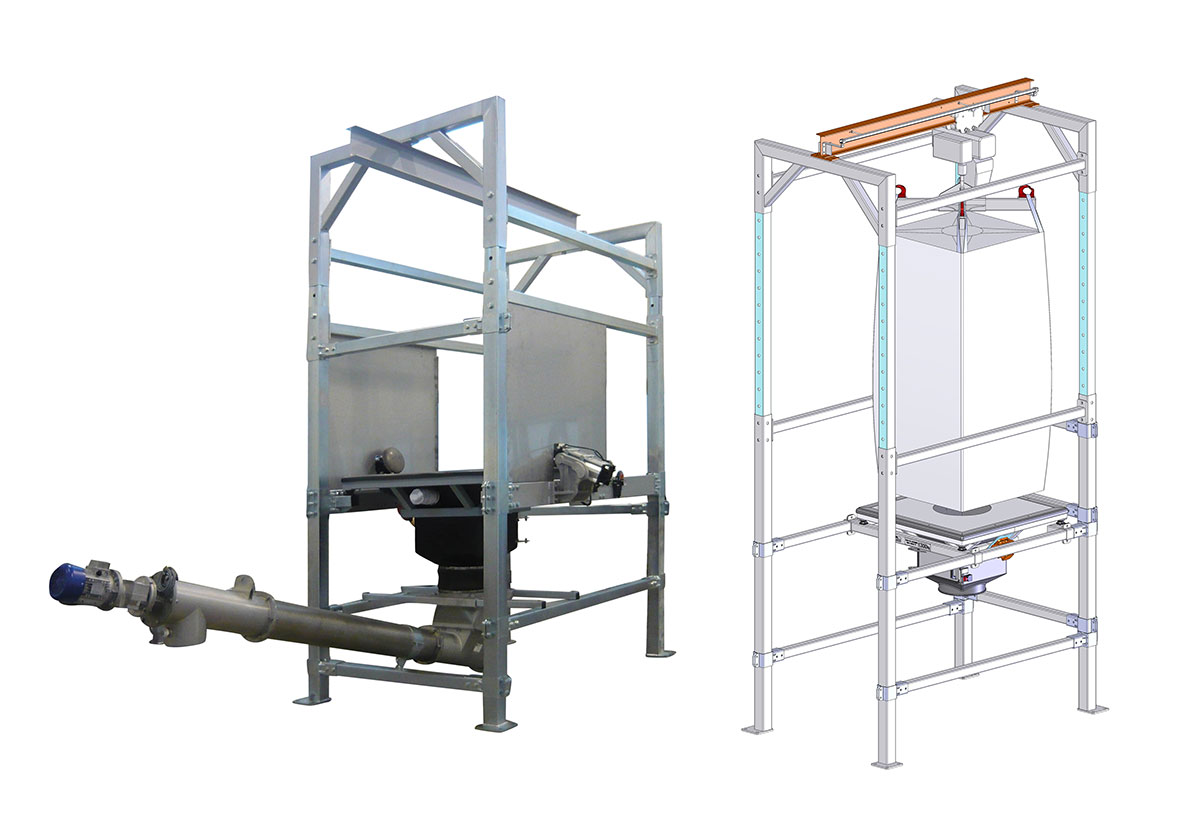

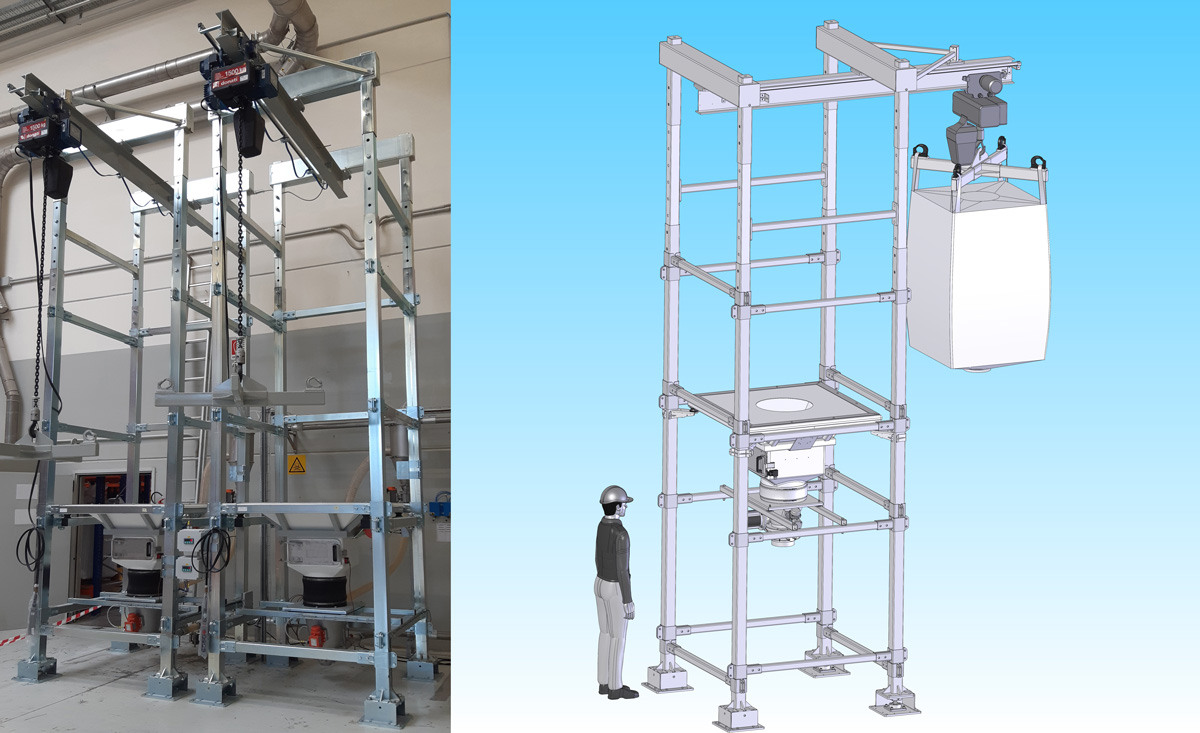

Struttura di sostegno svuota big bag e svuota sacchi integrata, con sollevamento mediante paranco elettrico o pneumatico. Telaio modulare, completamente bullonato, per agevolare il trasporto e l’installazione. Tramoggia rompisacchi con agitatore a fondo piano per prodotti di difficile scorrimento e cappa di aspirazione polveri. Versione idonea per ambienti classificati Atex zona 21 e 22.

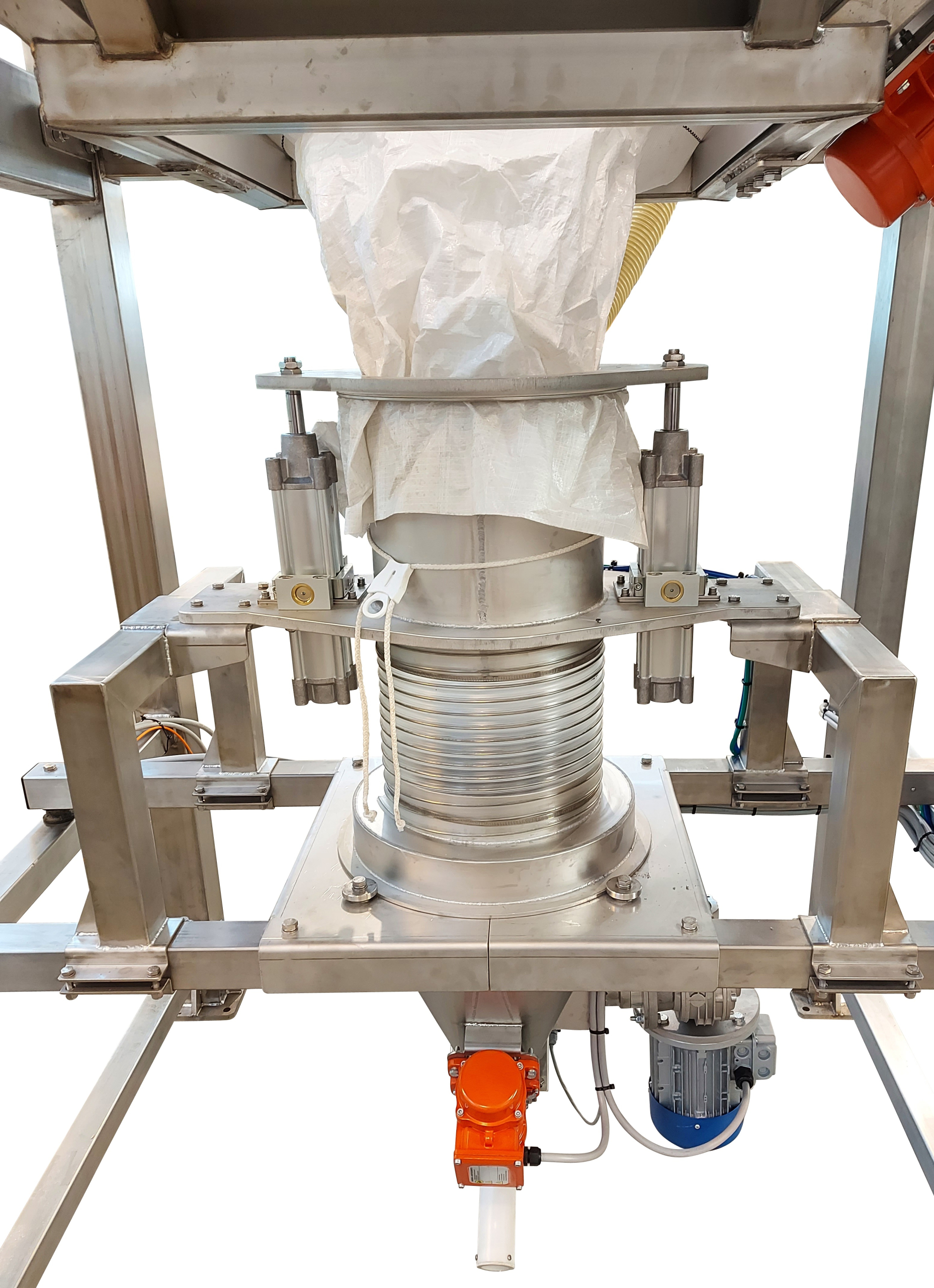

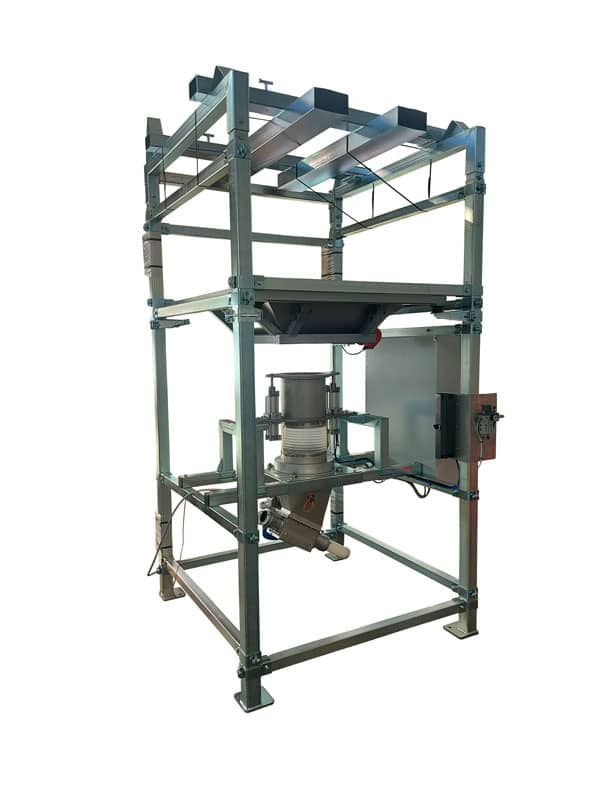

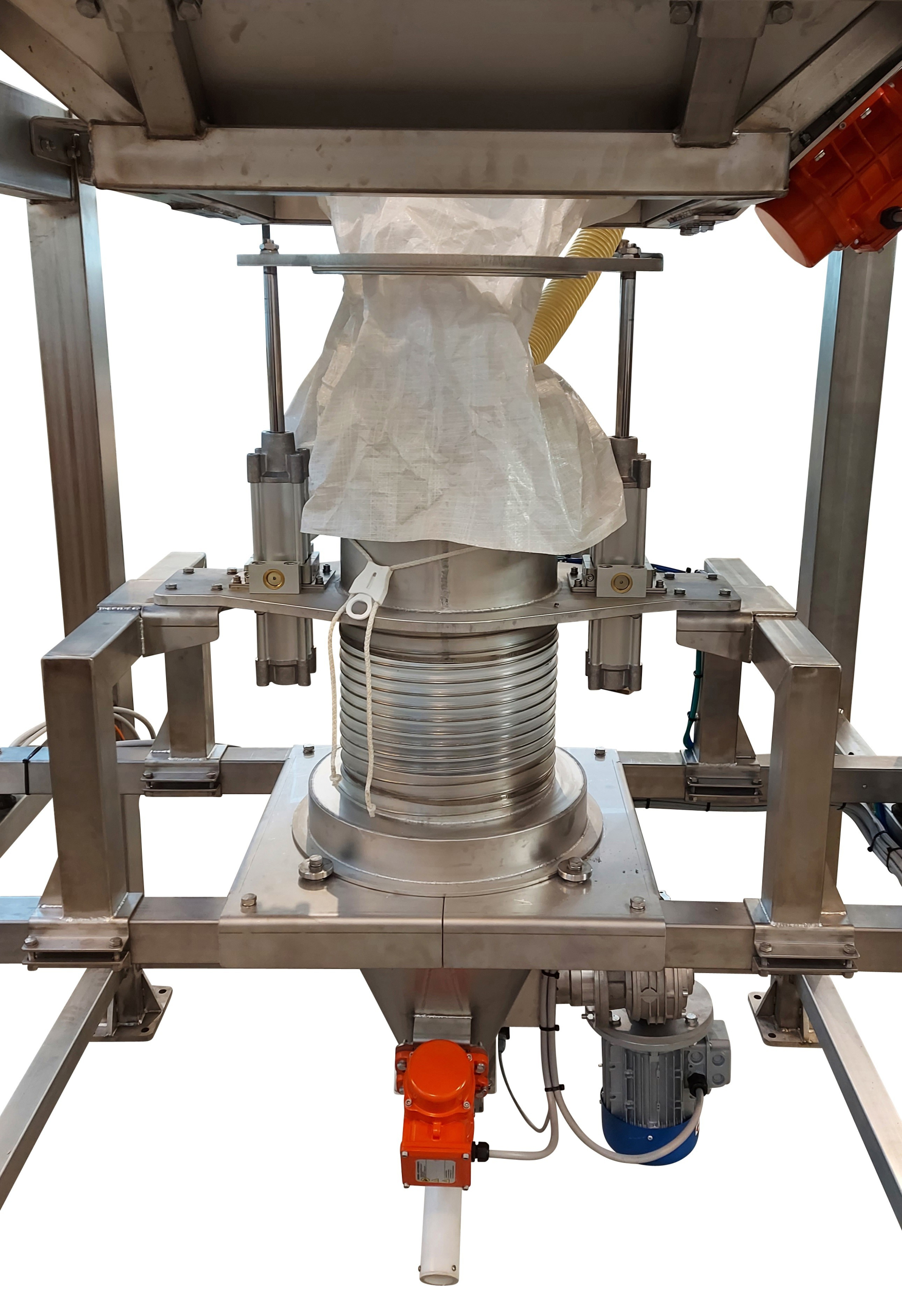

Struttura svuotamento big bag per polveri molto fini o pericolose. Corpo mobile a tenuta ermetica sulla proboscibe del big bag, azionato verticalmente da due pistoni pneumatici. Sfiato aria e polvere durante lo svuotamento convogliato in un filtro atmosferico con pulizia maniche in contro corrente ad aria compressa e recupero in linea delle polveri.

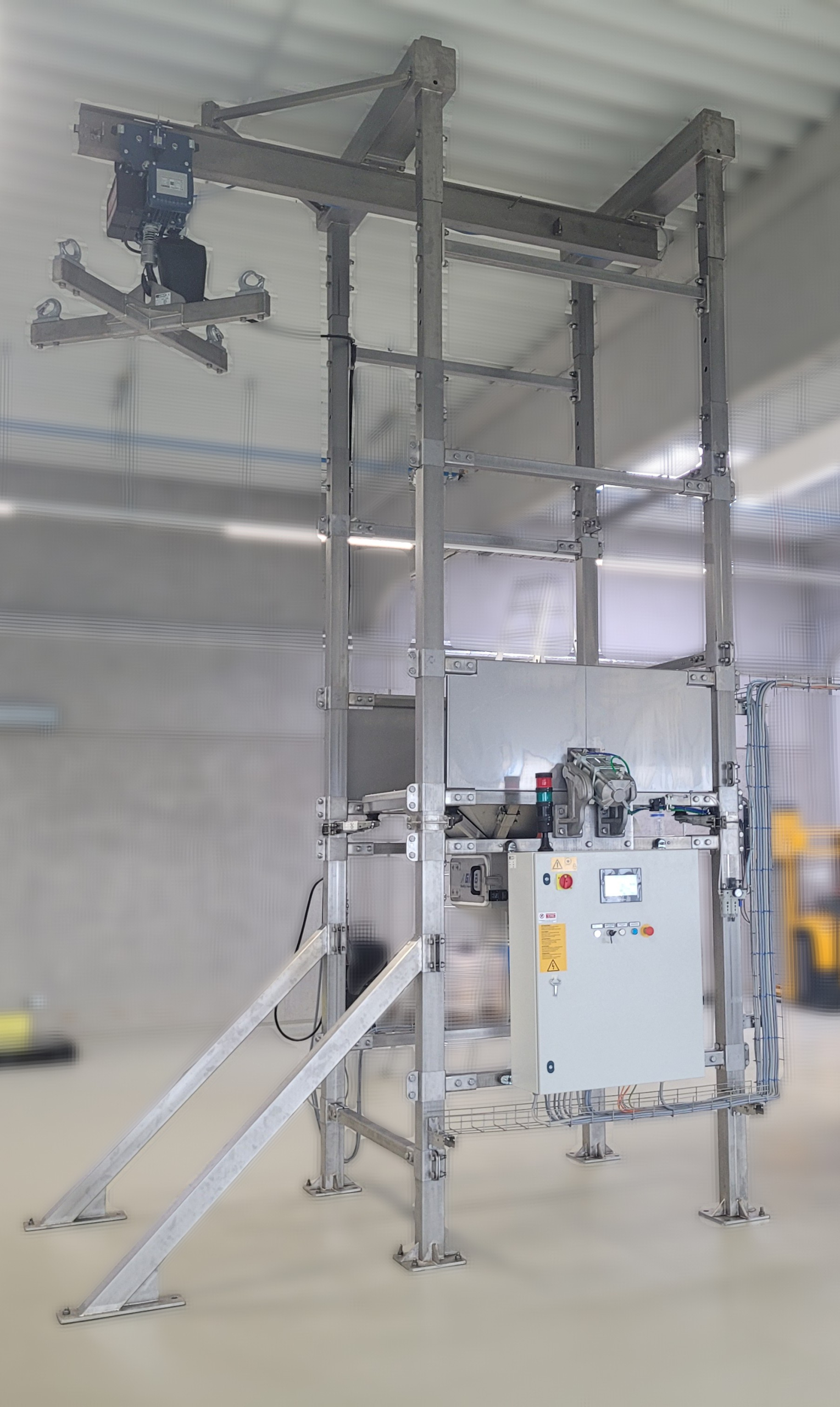

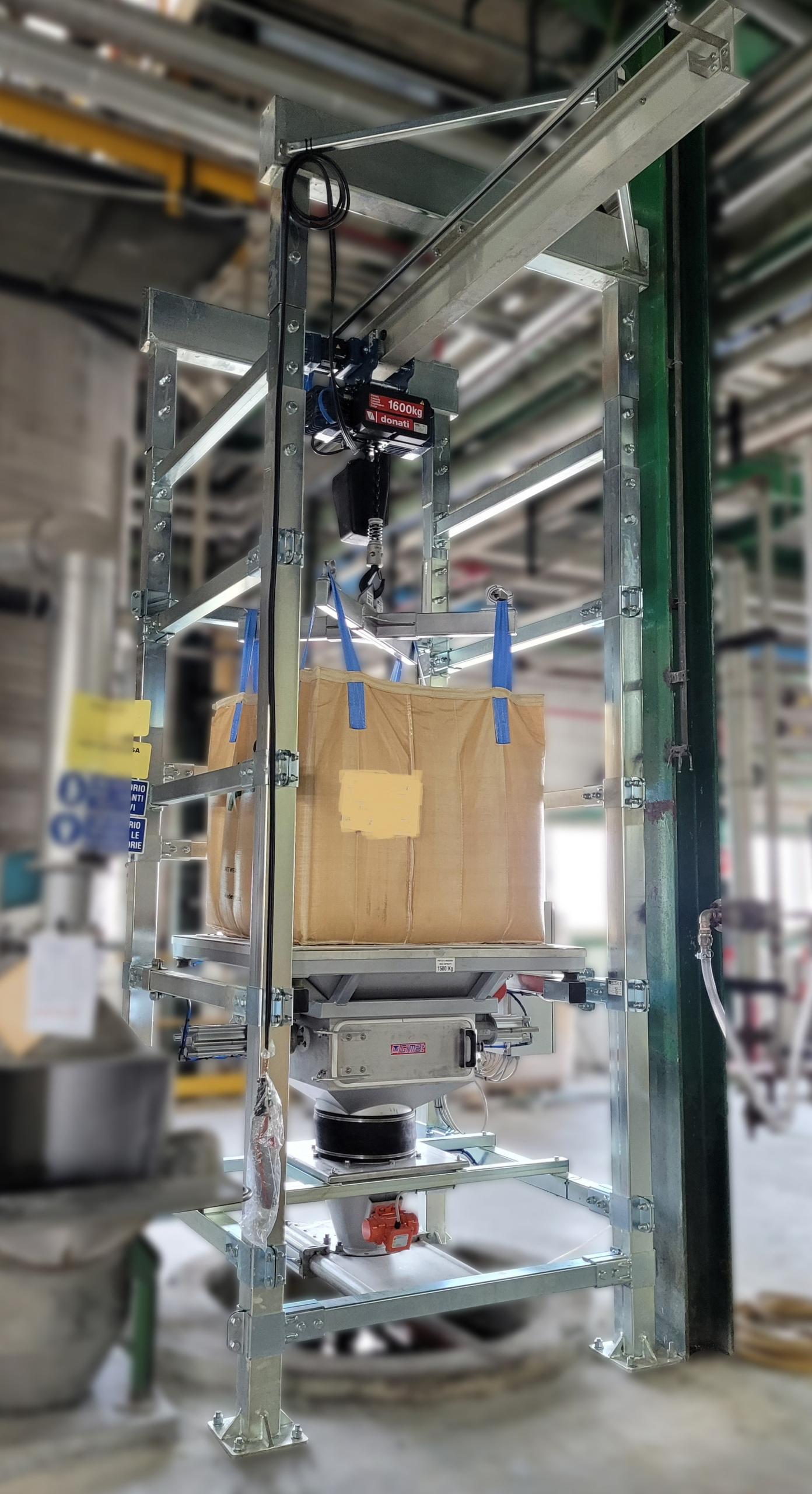

Svuota big bag con paranco di sollevamento fino a 2000 kg assemblata in due elementi bullonati per facilitare il trasporto. Pistoni laterali per agevolare il completo svuotamento del prodotto all’interno del big bag ed evitare l’effetto “ratholing” nel caso di prodotti coesivi dove la semplice vibrazione del big bag non è sufficiente. Tramoggia in versione acciaio inox e coclea tubolare TC 219 di estrazione e dosaggio polveri. Soluzioni con telai realizzati interamente in acciaio inox su richiesta.

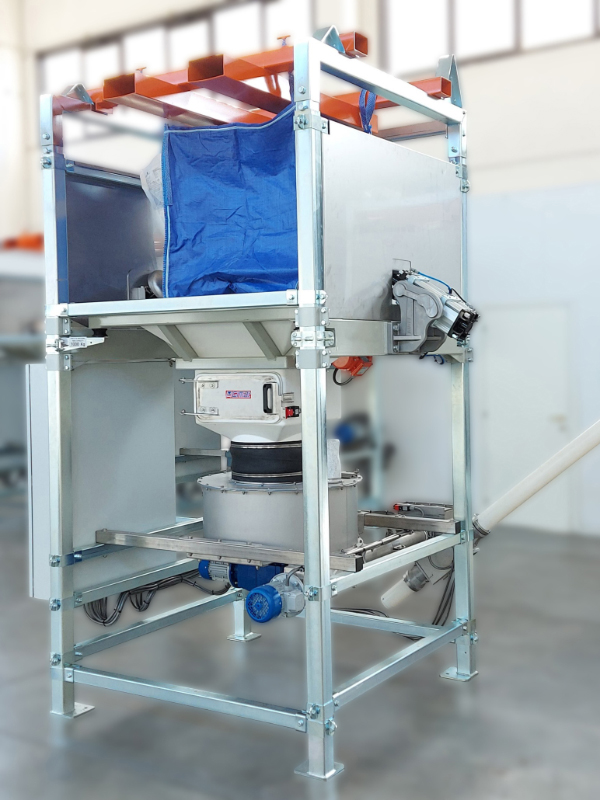

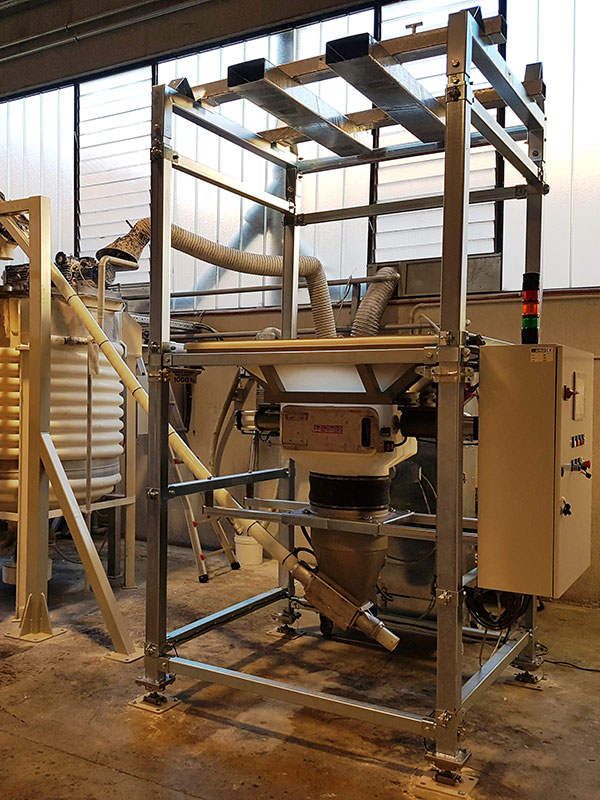

Strutture svuota big bag in differenti configurazioni con movimentazione mediante carrello elevatore, montate su celle di carico per una estrazione dosata delle polveri con controllo di peso. Su richiesta tramoggia buffer di stoccaggio intermedio per agevolare il cambio big bag senza interruzione del ciclo produttivo. Software di pesatura e dosaggio mediante PLC e pannello operatore HMI dove impostare la ricetta e i parametri di dosaggio integrato in ambito industria 4.0.
