Tramogge svuotasacchi

TRAMOGGE SVUOTASACCHI E ACCESSORI

SCHEDA TECNICA

Le tramogge di contenimento fisse o su ruote sono costruite in acciaio Inox AISI 304 o 316 con idonei trattamenti superficiali di finitura.

Le tramogge di stoccaggio con volumetrie da 100 lt a 1000 lt geometrici possono essere fornite con cappe predisposte per il collegamento all’impianto di aspirazione polveri del cliente.

A richiesta le cappe sono fornite complete di sistema di aspirazione e filtrazione delle polveri generate durante lo svuotamento dei sacchi e con pulizia delle maniche o cartucce filtranti in controcorrente con aria compressa.

Tra le tramogge tagliasacchi aspiranti ne esiste una studiata per prodotti pericolosi,tossici o molto polverosi che prevede l’utilizzo di un glove box – cabina ermetica con guanti.

L’operatore inserisce il sacco integro tramite l’apertura del portello laterale con molle a gas che viene successivamente chiuso. In seguito si accede all’interno della cabina tagliasacchi utilizzando gli appositi guanti e con il kit di taglio (cutter) si procede all’apertura e sversamento del sacco al suo interno con il filtro di aspirazione acceso per evitare nubi di polvere. Depolverato l’ambiente confinato si procede ad inserire un nuovo sacco. L’espulsione del sacco vuoto può avvenire sia lateralmente ( dal lato opposto all’ingresso del sacco) raccogliendo i sacchi all’interno di un apposito contenitore flessibile o tramite il portello di carico. L’uscita dell’aria filtrata dal ventilatore centrifugo andrà, qualora necessario, ulteriormente convogliata verso l’esterno e fatta passare attraverso un filtro HEPA assoluto.

Le tramogge svuotasacchi sono predisposte per il collegamento agli impianti GIMAT di trasporto meccanico o pneumatico delle polveri, granuli e macinati.

E’ prevista la possibilità di inserire accessori atti a facilitare lo scorrimento dei materiali contenuti all’interno e a controllarne il livello in automatico.

Tra i primi troviamo:

1 – Rompiponte meccanici in svariate configurazioni

2 – Elettrovibratori a masse eccentriche regolabili

3 – Vibratori o martelli pneumatici

4 – Estrattori a fondo piano

Come controlli automatici di livello abbiamo invece:

1 – Indicatori di livello ad elica rotativa

2 – Sensori capacitivi

CARATTERISTICHE TECNICHE

TPA (lt.) 100 150 200 250 300 350 400 500 600
A mm 506 900 900 900 900 900 1204 1204 1204
B mm 506 650 650 650 650 650 904 904 904
H (G1) mm 742 840 900 980 1070 1190 1004 1094 1184
H (G2) mm 777 845 935 1015 1100 1220 1031 1124 1214
H (G3) mm 807 875 965 1050 1130 1250 1079 1169 1259
H (G4) mm - 948 1035 1122 1209 1296 1200 1300 1400
Inclinazione Prelevamento (α in gradi) 30° 30° 30° 30° 30° 30° 30° 30° 30°

GALLERY

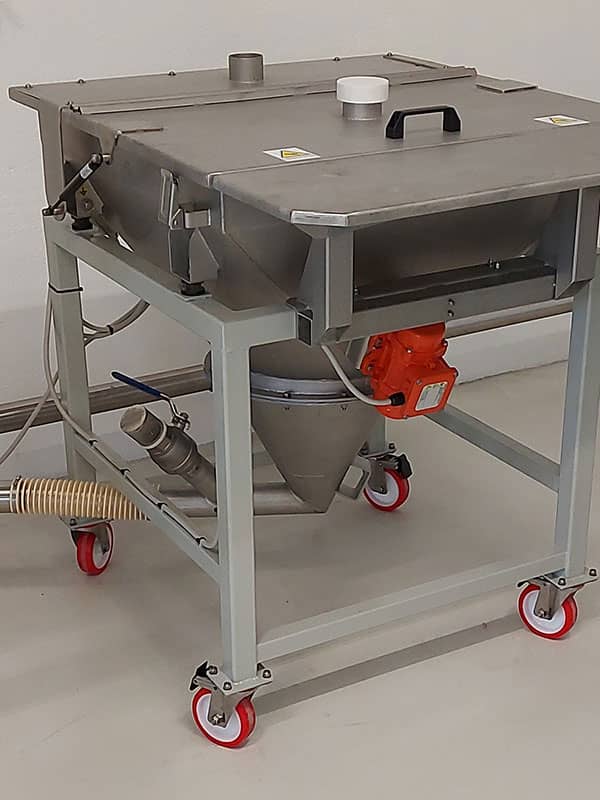

Tramoggia svuotasacchi in aisi 304 da 150 lt utili completa di vibratore elettromeccanico, interno lucidato a specchio per amidi e farine alimentari e cono di presa prodotto per trasporto pneumatico delle polveri. A richiesta cappa con bandinelle flessibili lato carico per il contenimento delle polveri generate durante lo svuotamento dei sacchi.Predisposizione per collegamento ad impianto di aspirazione e captazione polveri centralizzato.

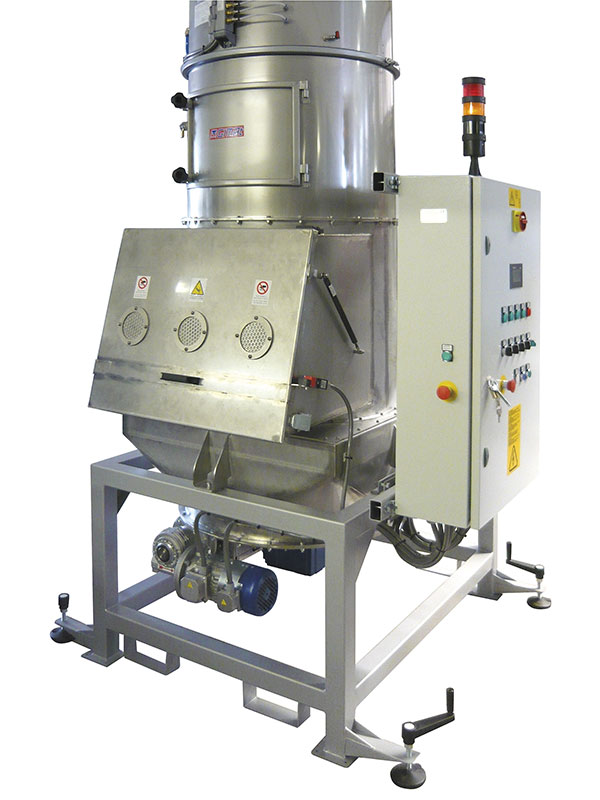

Stazione di svuotamento materie prime in Big Bag e sacchi da 25 kg. Tramoggia svuotasacchi manuale con cappa di contenimento completa di portello apribile con molle a gas e aspirazione integrata delle polveri generate durante lo sversamento dei sacchi. Filtro aspirante a maniche o cartucce con scheda automatica di gestione pulizia filtri in controcorrente ad aria compressa.

Tramogge tagliasacchi manuali con coperchio e cappa di aspirazione polveri centralizzata. Predisposte per agitatori rompiponte, vibratori meccanici o pneumatici e collegamento ai sistemi di trasporto e movimentazione polveri a coclea flessibile di GIMAT.

Tramogge di stoccaggio in versione tronco-piramidale e cilindro-conica con agitatore-estrattore a fondo piano predisposte per il trasporto polveri mediante coclee flessibili in configurazione singola o estrattrice ed elevatrice.

Tramogge di stoccaggio in esecuzione speciale con differenti configurazioni: Tramoggia taglia sacchi con cappa aspirante e agitatore per polveri sul fondo. Tramoggia cilindro conica con fondo vibrato per svuotamento rapido e in sicurezza dell’intero contenuto di un big bag da 1 metro cubo. Serbatoi di stoccaggio pallettizzabili in versione cilindro conica con valvola a ghigliottina ad apertura controllata per la regolazione della velocità di svuotamento del contenuto.

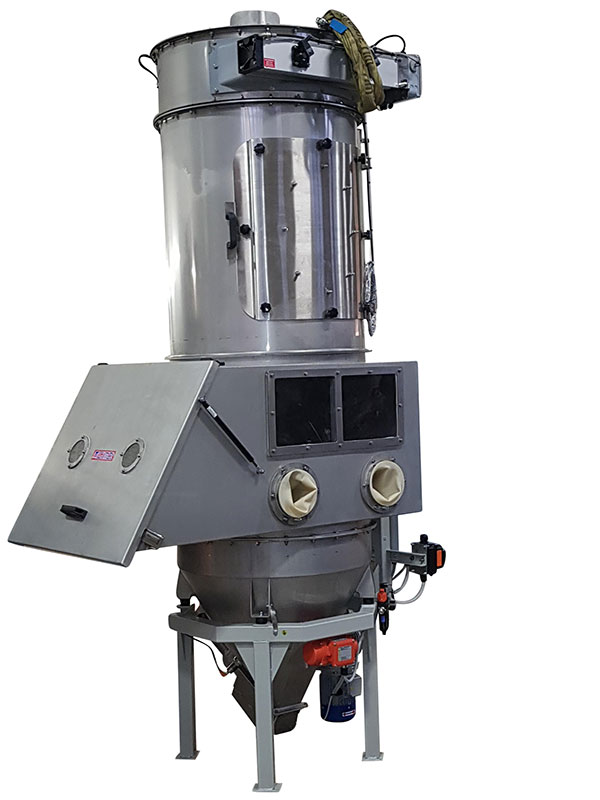

Tramoggia tagliasacchi manuale con filtro atex 22 per aspirazione integrata delle polveri integrata con pulizia in controcorrente delle maniche e glove box.
